樓宇自動化（BAS / BMS）感測器完整選型指南｜HVAC 壓力、差壓、溫濕度傳送器一次掌握

昶特有限公司 Re-Atlantis｜BAS / BMS 工程實務指南

一個感測器的精度差異，決定整棟建築的節能成敗

台北某棟 20 層辦公大樓在導入 BMS 後，電費帳單卻不降反升。工程師排查數月後才發現，真正的問題不是控制邏輯，而是一顆老化的差壓傳送器發生零點漂移，讓 VAV 系統長期誤判靜壓不足，導致風機持續高速運轉。

這個案例說明一件許多人容易忽略的事：BMS 的節能上限由軟體決定，下限由感測器決定。控制器、SCADA、能源報表都建立在量測值之上，只要輸入數據偏了，整套自動化決策就會跟著失準。本文從樓宇自動化工程現場最常見的壓力、差壓與溫濕度量測需求出發，系統整理選型邏輯、通訊協議、安裝重點，以及昶特對應的推薦產品。

如果你正在規劃商辦、機房、資料中心、潔淨室或大型 HVAC 系統，這篇文章可協助你快速判斷 BAS 感測器選型、BMS 傳送器規格、4-20mA / HART / Modbus RTU 整合方式，避免日後因量測誤差造成舒適度下降、能耗增加與維護成本上升。

關鍵字：BAS 感測器選型、BMS 傳送器、樓宇自動化壓力傳送器、差壓傳送器 HVAC、BMS 溫濕度感測器、4-20mA HART Modbus RTU

AT-THM80 高精度工業溫濕度傳送器，適用 BAS BMS 室內與風管監控 — AT-THM80｜高精度溫濕度傳送器

SDPT-3100 智慧型差壓傳送器，適用冷凍水差壓與 AHU 靜壓量測 — SDPT-3100｜智慧型差壓傳送器

快速判讀

想控節能：先看差壓與靜壓精度。

想控舒適：先看溫濕度佈點與穩定性。

想控維護：先確認通訊協議與診斷能力。

一、BAS / BMS 是什麼？為何感測層才是系統成敗關鍵

BAS 與 BMS，本質上都是「建築的數據神經系統」

建築自動化系統（Building Automation System, BAS）與建築管理系統（Building Management System, BMS）在業界經常交替使用，核心概念都是透過感測器、控制器與管理平台，將 HVAC、照明、電力、消防與安防整合成單一可監控、可優化的系統。

近年隨著 IoT、能源管理與 AI 分析工具普及，BMS 不再只是監看設備開關狀態，而是進一步承擔預測性維護、能耗最佳化、異常警報與長期趨勢分析等任務。全球建築自動化市場維持雙位數成長，但真正影響現場控制品質的，依然是第一線的感測資料是否準確。

┌──────────────────────────────────────────────────────────┐ │ 管理層 │ BMS Server / SCADA / EBO │ │ │ 視覺化、報表、告警、能源分析 │ ├──────────────────────────────────────────────────────────┤ │ 控制層 │ DDC / PLC / BACnet Controller │ │ │ PID 調節、排程、自動控制策略 │ ├──────────────────────────────────────────────────────────┤ │ 感測層 │ 壓力、差壓、溫濕度、開關量、流量 │ │ │ 量測值是否正確，決定上層控制是否可靠 │ └──────────────────────────────────────────────────────────┘

工程重點：管理層是大腦、控制層是中樞、感測層是神經末梢。沒有穩定精準的量測值，再好的節能邏輯也只能建立在錯誤的基礎上。

二、HVAC 系統最常見的四大感測器佈點

2.1 冷凍水供回水差壓：泵浦變頻節能的核心輸入

冷凍水系統的供回水差壓，是冷凍水泵變頻控制最重要的依據之一。當末端 AHU、FCU 的負荷下降時，系統若仍維持過高差壓，泵浦就會白白消耗額外電能。若差壓傳送器長期偏高或偏低，都會直接影響泵浦轉速調節與系統穩定性。

常見量程：0～150 kPa、0～300 kPa
建議精度：±0.1%～±0.5% FS
建議輸出：4-20mA 或 4-20mA + HART
濕接材質：SS316L 膜片，兼顧冷凍水與藥劑相容性
安裝重點：避免裝在閥後、彎管後或劇烈湍流區

2.2 AHU 送風靜壓：VAV 節能控制的關鍵量測

VAV 系統的節能效果，很大程度來自 AHU 靜壓控制。當各區域風量箱關小，風管靜壓上升，BMS 就應該降低風機轉速。若靜壓量測不準，風機就可能持續過轉，造成不必要的耗能與噪音。

常見量程：0～1000 Pa、0～2500 Pa
建議型式：微差壓傳送器
建議精度：±0.5%～±1.0% FS
安裝位置：送風主管下游、距離分歧點約 2/3 管長處
應用價值：穩定靜壓、降低 VFD 不必要高轉速

2.3 室內與回風溫濕度：舒適度與焓值控制的基礎

樓宇自動化不只要「冷得下來」，還要控制舒適度與能耗。區域溫濕度與 AHU 回風溫濕度，是焓值控制、新風比例調整、除濕判斷與舒適度監控的重要依據。

溫度精度建議：±0.3℃ 以內
濕度精度建議：±2%RH～±3%RH
壁掛型適用：辦公室、機房、樓層代表點
風管型適用：AHU 回風、送風、外氣風道
高精度場域：潔淨室、藥廠、資料中心建議選更高等級產品

2.4 冷卻水差壓與機房保護：效率監控與連鎖告警不可少

冷卻水側差壓可用來監控結垢、阻塞與散熱效率，若搭配壓力開關或數位壓力開關，更可作為泵浦啟停、過濾器堵塞或低壓保護的連鎖條件。這些訊號雖然不是最吸睛的節能指標，卻往往是系統穩定運轉的保險機制。

實務建議：在 BAS 專案中，類比量用於調節，開關量用於保護。差壓傳送器與數位壓力開關通常應搭配規劃，而不是互相取代。

BAS BMS HVAC 感測器現場應用畫面，呈現壓力差壓與溫濕度監控情境 — 樓宇自動化現場應用示意｜將壓力、差壓與溫濕度感測器配置到真正需要的控制點位，才能讓 BMS 演算法發揮效果。

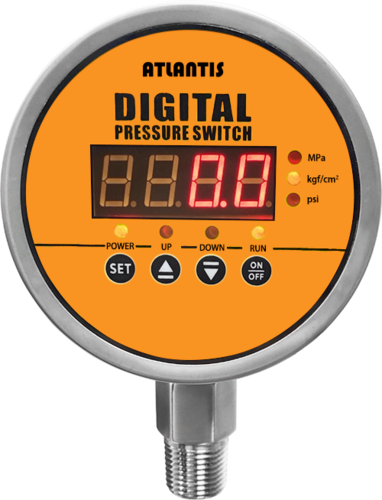

DPS-X829 智慧型數位壓力開關，適用樓宇自動化壓力保護與連鎖控制 — DPS-X829｜數位壓力開關

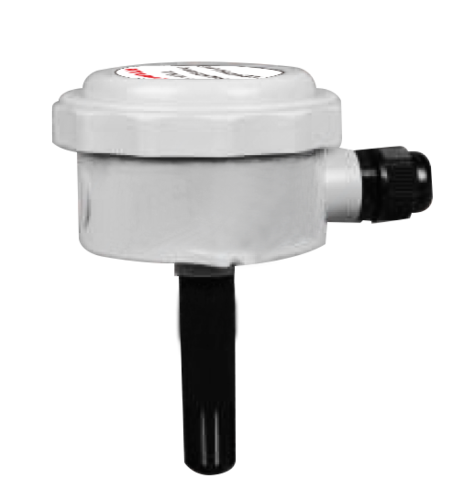

THT-R 溫濕度訊號傳送器，適用 BAS 大量佈點溫濕度監控 — THT-R｜標準型溫濕度傳送器

三、機房與資料中心的感測器需求，比一般商辦更嚴格

資料中心環境監控，不只是溫度而已

AI 運算與高密度機櫃帶動資料中心快速擴建，環境監控的需求也同步升級。除了基本的溫濕度監測，機房還需要監控冷通道正壓、送回風條件、甚至液冷 CDU 迴路的差壓與溫度。感測器若漂移或佈點不當，可能直接影響散熱效率與設備壽命。

應用位置	量測量	建議感測器	典型規格
機櫃走道 / 區域	溫度、濕度	壁掛型溫濕度傳送器	±0.3℃ / ±2%RH
AHU / CRAH 風管	送回風溫濕度	風管型溫濕度傳送器	支援 4-20mA 或 Modbus
冷通道封閉區	微差壓	微差壓傳送器	0～25 Pa、0～50 Pa
液冷 CDU	供回水差壓	高精度差壓傳送器	0～300 kPa、±0.1% FS

若是一般商辦型機房，標準精度的溫濕度傳送器通常已足夠；但若是高密度 IDC、封閉冷通道或液冷系統，建議直接採用更高精度、更高穩定度的型號，以避免因感測誤差讓冷卻策略過度保守，造成持續的能源浪費。

資料中心與機房環控監測畫面，適合搭配 BAS BMS 差壓與溫濕度感測器規劃 — 資料中心 / 機房監測視角｜高密度場域更需要穩定的差壓、送回風與溫濕度量測，避免冷卻策略長期過度保守。

四、通訊協議怎麼選？4-20mA、0-10V、HART、Modbus RTU 比較

協議	優點	限制	適用場景
4-20mA	最廣泛支援、抗干擾強、長距離可靠	只能傳量測值，診斷資訊有限	標準 DDC / PLC 類比輸入專案
0-10V	配線簡單、成本低	抗干擾較弱、傳輸距離較短	同機房、短距離控制盤內應用
HART	保留 4-20mA 同時增加診斷與參數設定	控制器需支援，通訊速率不高	需保留既有配線又想增加診斷能力
Modbus RTU	多點菊花鏈、全數位、多資料一次讀取	需 RS-485 配線與節點管理	多點溫濕度、資料中心、分散式感測節點

工程師快速選擇原則

既有 DDC 類比輸入很多：優先選 4-20mA
不想重拉線又想保留診斷功能：選 HART
單層樓有很多溫濕度點位：選 Modbus RTU 較省配線
短距離、預算敏感：0-10V 可用，但要注意距離與噪聲

一句話判斷：標準 HVAC 優先 4-20mA；新建多點系統考慮 Modbus RTU；升級舊系統又想拿到診斷資訊，HART 最有彈性。

五、昶特 BAS / BMS 推薦儀器與選型對照

5.1 SDPT-3100｜高精度差壓控制與遠端診斷的核心

SDPT-3100 是昶特 ATLANTIS 品牌的智慧型差壓傳送器，適合冷凍水供回水差壓、AHU 靜壓、潔淨室差壓與液冷 CDU 監控。其優勢在於兼顧 BAS 現場最重視的三件事：精度、長期穩定性、整合彈性。

項目	SDPT-3100
精度	±0.075% FS
長期穩定性	±0.125% URL / 3 年
輸出	4-20mA（2 線制）+ HART
供電	12～45 VDC
濕接材質	SS316L 膜片
防護等級	IP67

推薦場景：冷凍水差壓、AHU 靜壓、潔淨室壓差、AI 液冷差壓與需要遠端診斷的 HVAC 升級專案。

5.2 AT-THM80｜高精度、高階場域的溫濕度首選

AT-THM80 系列主打更高精度與更廣應用範圍，特別適合精度要求較高的機房、潔淨室、醫藥與高溫 HVAC 製程段。

項目	AT-THM80 系列
溫度精度	±0.15℃
濕度精度	±1.2%RH（0～90%RH）
輸出	0-20mA、4-20mA、0-1V、0-5V、0-10V
物理量	溫度、濕度、露點、比焓等 9 種
安裝型式	壁掛型、風管型、分離遠端型
防護等級	IP65

推薦場景：AHU 回風焓值控制、資料中心、半導體與製藥潔淨室、高溫風管段與需要更多物理量輸出的 BMS 專案。

5.3 THT-R｜BAS 大量佈點的高性價比溫濕度節點

THT-R 是針對一般商辦、樓層區域與標準機房環境設計的溫濕度傳送器，適合在 BAS 中進行大量部署，兼顧成本、可靠度與配線便利性。

項目	THT-R 系列
溫度精度	±0.3℃
濕度精度	±2.0%RH
輸出	4-20mA 或 0-10V 系列
安裝型式	壁掛型 / 風管型 / 遠端型
外殼材質	ABS
防護等級	IP65

推薦場景：辦公樓各樓層區域、一般 BAS 溫濕度監控、HVAC 機房與大量標準點位部署。

5.4 DPS-X829｜壓力保護、過濾器堵塞與泵浦連鎖告警

DPS-X829 屬於壓力監測與保護元件，適合需要高壓、低壓雙門檻設定的自動化系統。BAS 中常拿來做泵浦啟停確認、過濾器堵塞警報與低壓保護，不是拿來取代傳送器，而是拿來補強系統保護邏輯。

推薦場景：冷卻水泵低壓保護、HVAC 過濾器壓差警報、壓力互鎖與設備保護。

5.5 BAS / BMS 選型速查表

應用位置	量測量	推薦產品	建議協議	精度 / 特點
冷凍水供回水	差壓	SDPT-3100	4-20mA / HART	±0.075%、長期穩定
AHU 靜壓	微差壓	SDPT-3100	4-20mA / HART	VAV 節能控制
潔淨室壓差	微差壓	SDPT-3100	4-20mA / HART	適合高要求場域
AHU 回風 / 送風	溫濕度	AT-THM80	4-20mA / 0-10V	±0.15℃ / ±1.2%RH
辦公樓多點區域	溫濕度	THT-R	4-20mA / 0-10V	標準精度、易大量部署
機房 / 資料中心	溫濕度	AT-THM80 或 THT-R	4-20mA / Modbus 規劃	依點數與精度需求決定
設備保護	壓力開關量	DPS-X829	接點輸出	高低壓警報與連鎖控制

BAS BMS 感測器產品與監控介面畫面，對應壓力差壓溫濕度選型與整合需求 — 選型與整合並重｜選對傳送器型號只是第一步，輸出訊號、安裝位置與維護週期同樣會影響最終節能表現。

六、工程師現場最常犯的五個選型錯誤

錯誤 1：用過大的量程量測很小的壓差

例如用 0～1000 Pa 的傳送器去量 10～20 Pa 的冷通道壓差，FS 誤差會直接吃掉量測意義。差壓量程應該貼近實際工作區間。

錯誤 2：把溫濕度傳送器當成只有「溫度 + 濕度」兩個數值

若專案需要焓值控制、結露保護或露點判斷，應優先考慮可輸出露點、比焓等物理量的機型，不然後續只能在 BMS 端硬算，增加整合複雜度。

錯誤 3：只看採購單價，不看長期漂移與校正成本

BMS 感測器不是一次性消耗品。精度與穩定度不足的儀表，可能在 1～2 年後就讓節能控制失真，後續維護成本與能源浪費往往遠大於初期價差。

錯誤 4：既有控制器不支援通訊協議，卻先買設備

選型前要先確認 DDC / PLC 端是 AI、DI、RS-485 還是 HART 架構，避免買到好產品卻無法直接接入現場系統。

錯誤 5：忽略安裝位置與現場擾動

彎管、閥後、振動源附近、空氣短路區域都可能讓讀值失真。感測器不是裝上去就會準，安裝位置本身就是選型的一部分。

七、BAS 感測器整合 FAQ

Q1：我的 DDC 只有 4-20mA 類比輸入，還能用 SDPT-3100 嗎？

可以。SDPT-3100 可用標準 4-20mA 類比方式接入，HART 功能可作為後續診斷與參數設定的加值能力，不影響既有配線。

Q2：AT-THM80 與 THT-R 都是溫濕度傳送器，該怎麼選？

若專案重視高精度、露點 / 比焓輸出、工業環境耐受性與高溫段應用，選 AT-THM80。若是一般商辦、樓層區域、大量點位與成本效率優先，THT-R 更適合。

Q3：資料中心多點溫濕度，建議用類比還是 Modbus？

點數少、控制器 AI 充足時，用 4-20mA 最直觀；若同一區域有大量節點且需要集中管理，Modbus RTU 通常更省配線與通道成本。

Q4：差壓傳送器多久校正一次比較合理？

一般 BAS 節能控制可每 2～3 年校正一次；若是潔淨室、製藥或高要求環境，通常建議 6～12 個月檢查與校正一次，依現場 SOP 與法規要求調整。

Q5：0-10V 為什麼在大型 BAS 較少成為首選？

因為電壓訊號在長距離配線下較容易受壓降與電磁干擾影響，穩定度通常不如 4-20mA。若佈線距離長、現場干擾多，建議優先選電流型。

結語｜選對感測器，BMS 才能真正發揮價值

樓宇自動化的目標從來不只是把設備接上系統，而是要讓系統真正理解建築正在發生什麼。壓力、差壓與溫濕度感測器，就是這套系統理解現場的基礎語言。選型做對，才能讓風機、泵浦、AHU、冷卻系統依據正確資料運作；選型做錯，所有控制策略都只是帶著偏差加速前進。

昶特有限公司深耕精密量測儀器超過 30 年，能同時提供 ATLANTIS 自有品牌與多項國際品牌代理產品，協助系統整合商、機電工程師與設施團隊在 BAS / BMS 專案中快速找到合適配置。如果你正規劃新建案、舊系統升級或資料中心環控專案，歡迎與昶特技術團隊聯繫，取得更精準的選型建議。
