前言：震動環境，是壓力表「早夭」的頭號殺手

在台灣的工廠現場走一圈，幾乎每一條產線都藏著震動源：往復式空壓機的活塞運動、泵浦葉輪的旋轉不平衡、液壓系統的瞬間切換衝擊、CNC 加工中心的高速主軸振動、衝壓機的週期性撞擊。這些震動透過管路傳遞到壓力表，對內部的波登管（Bourdon Tube）、齒輪傳動機構與指針軸承造成持續性的機械應力。

許多工程師會疑惑：「為什麼這支壓力表才裝上去三個月，指針就開始抖動、讀值飄忽不定？」答案往往不是壓力表本身品質不良，而是選型階段就忽略了「震動」這個關鍵環境變數。一支設計給靜態管路使用的標準壓力表，放在每秒數十次脈衝的泵浦出口，平均壽命可能不到半年；換成正確的耐震型壓力表，使用壽命可以延長三倍以上。

本文將以昶特 ATLANTIS（Re-Atlantis Enterprise Co., Ltd.）超過 30 年的工業儀表製造與選型實務經驗為基礎，深入解析震動環境下壓力表的損傷機制、三大耐震技術路線、實際案例數據，並提供完整的選型對照表與 20 題深度 FAQ，協助採購與工程人員在最短時間內找到對的型號。

第一節：震動如何「物理性」摧毀一支壓力表？

要理解為什麼震動環境需要特殊壓力表，必須先理解壓力表內部的機械結構。傳統指針型壓力表的核心是波登管：一段彎曲的金屬空心管，當內部壓力升高時，管子會微微伸直，這個位移透過連桿與齒輪放大機構，轉換成指針的旋轉角度。

這套精密的機械連動系統，在持續性震動下會產生三種典型的損傷路徑，整理如下表：

值得注意的是，工業現場的「震動」並非單一頻率的均勻抖動，而是多頻率疊加的複雜訊號。例如往復式壓縮機產生的脈衝可能集中在 5~10 Hz，而齒輪箱或軸承的高頻振動可能達到數百 Hz。這也是為什麼單純「把波登管做得更粗」並不能解決問題——耐震設計必須從整個機芯結構著手，而非僅靠材料堆疊。

常見的高震動應用場景一覽

在以上這些場合，如果還在使用一般指針型壓力表（無任何耐震設計的乾式黃銅機芯），通常會在數週到數月內出現讀值異常、指針抖動甚至機件損壞，進而造成監測數據失真，甚至錯失壓力異常的早期預警時機，這在製程控制上是相當危險的風險缺口。

第二節：三大耐震技術路線完整解析

面對震動環境，工業儀表領域發展出三種主流的耐震設計路線。三者各有適用場景、優缺點與成本結構，工程師必須依照現場的「介質特性」與「環境限制」來選擇，而不是單純比較單價。

路線一：充液阻尼型（油浸式壓力表）

這是目前最成熟、最廣泛採用的耐震方案。原理是在壓力表的錶殼內部填充高黏度液體（常見為甘油或矽油），利用液體的黏滯阻尼特性，吸收波登管與齒輪傳動系統在振動下產生的高頻能量，讓指針保持穩定不抖動。同時，填充液也對機芯內部金屬零件提供潤滑與防氧化保護，可延長使用壽命約 20%。

優點：成本低、可靠性高、適應溫度範圍廣、同時兼具防腐保護效果，是震動環境的首選方案。

缺點：不適用於「禁油」環境（如半導體製程、食品 GMP 潔淨區），長期使用填充液液位可能逐漸下降，需定期檢查。

適用工況：泵浦出口、壓縮機監控、液壓系統管路、一般振動環境的工業壓力監測。

路線二：無齒輪隔膜型（直接驅動設計）

這個路線從機構設計上徹底移除齒輪傳動機構，讓波登管或隔膜的形變直接帶動指針旋轉。由於沒有齒輪，自然就不存在「齒輪嚙合脆弱點」這個故障源，因此特別適合需要「禁油」又同時面臨震動的場合。

優點：結構簡潔、無填充液需求、適合半導體與食品 GMP 等禁油潔淨環境、內部無齒輪磨損問題、防爆設計也更容易實現。

缺點：精度通常略低於傳統連桿型機芯（一般約 ±2.5%，相對於連桿型可達 ±1.6%），膜片的非線性特性可能影響讀值的線性度，且製造成本相對較高。

適用工況：食品製藥充填線、半導體潔淨室禁油區域、防爆區域內的振動監測、對長期耐用性要求高但精度需求非極端精密的應用。

路線三：連桿隔膜型（混合方案）

在傳統齒輪機械結構基礎上，額外加入隔膜組件作為壓力接收元件，將被測介質與波登管完全隔離。這個方案的核心目的其實是「介質隔離」，但對於同時存在震動與腐蝕性介質的場合，也是常見的搭配方案。

優點：精度可達 ±1.0%、隔膜材質選擇多樣（PTFE、哈氏合金、陶瓷等），可應對極端腐蝕性介質。

缺點：結構複雜、成本最高、隔膜長期使用需定期檢查是否破裂，且不適合高頻脈衝場景（隔膜本身的彈性回應速度有限）。

適用工況：強酸、強鹼、結晶性或高黏度介質，且環境震動屬於中低強度、需要精密控制的場景。

三大路線快速對照表

第三節：ATLANTIS 震動環境推薦產品線

昶特 ATLANTIS 自有品牌系列，針對震動環境提供從入門經濟款到全不鏽鋼高耐震款的完整產品線，所有產品皆採用 304/316 不鏽鋼波登管結構設計，並依需求提供甘油或矽油充填選項。以下為震動環境最常見的推薦組合：

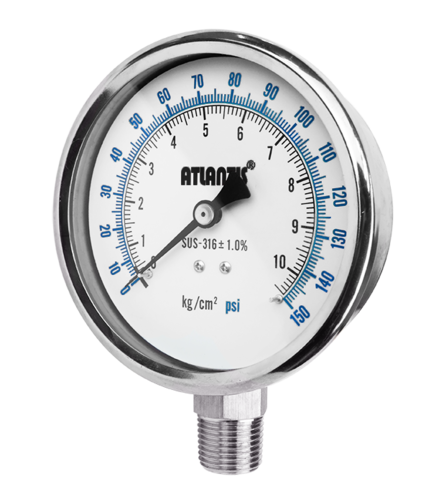

SUS 全不鏽鋼壓力表（充油耐震型）

採用全不鏽鋼錶殼、波登管與接續部，搭配甘油或矽油充填，是震動環境中綜合性價比最高的方案。提供多種錶徑（1.5"~6"）與精度等級（1.0%~2.5%）選擇，特別適合泵浦、壓縮機、液壓系統等中高震動工況，同時兼顧耐腐蝕需求，適用於食品加工、化工、製藥等對衛生與耐蝕有要求的產業。

建議應用：泵浦出口監測、空壓機管路、液壓系統、含微腐蝕介質的震動現場

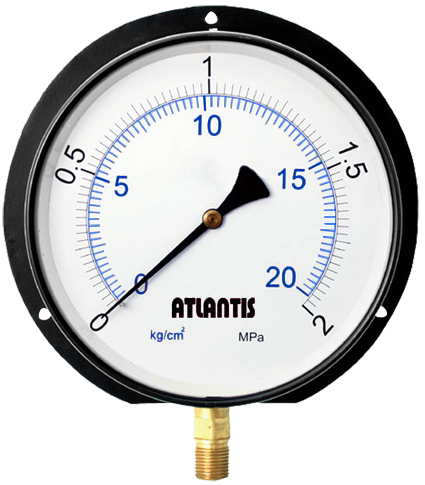

LS-EPG 大型黑鐵殼壓力表

大尺寸面徑設計（6"~10"），適合需要遠距離讀值的鍋爐房、壓力容器或大型設備機房。在中低震動環境下，搭配充油版本可有效抑制指針抖動，提供清晰穩定的現場指示。對於非高頻脈衝、但需要遠距判讀的監控點是經濟實用的選擇。

建議應用：鍋爐房、大型壓力容器、需遠距讀值的機房環境

ABS 塑殼壓力表（經濟型）

基本款塑殼設計，多種錶徑與安裝型式可選，適用於與接續部材質相容的非腐蝕性介質。在輕微震動、預算有限的應用中，是經濟實惠的入門方案，常用於一般機械設備、幫浦周邊與水處理廠的壓力監測點。

建議應用：輕震動環境、預算考量下的基礎壓力監測點

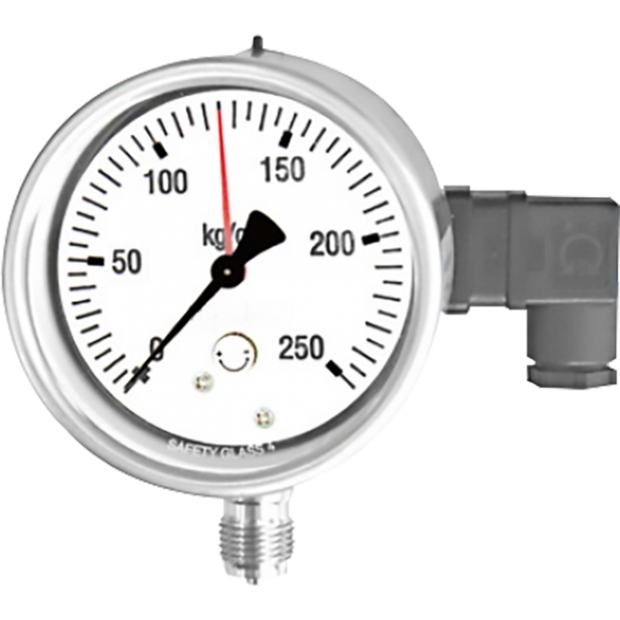

AMPS(WP) 耐候型壓力表附微動開關

具備可調零位與量程範圍設定功能，耐候型外殼設計適合戶外或環境條件較嚴苛的場合。附加微動開關設計，可在震動環境下同步實現壓力監控與警報聯鎖，適合需要與控制系統整合的振動現場應用。

建議應用：戶外振動設備、需要壓力警報聯鎖的監控點

SBG 小型壓力表（巴登管型）

體積小巧，適合空間有限的安裝環境，相容於多種液體與氣體壓力測量。對於設備內部空間受限但仍需就近監測的振動點，是節省安裝空間的實用選項。

建議應用：空間有限的設備內建監測點、小型液壓元件壓力指示

第四節：震動環境壓力表選型實戰案例

案例一：飲料廠 CO₂ 充填線——脈衝振動的代表性場景

某台灣大型飲料廠的 CO₂ 充填線，原本安裝的是一般黃銅波登管壓力表，用於監控 60 bar 的氣瓶壓力。充填機運作時產生 5~10 Hz 的週期性脈衝振動，導致這支壓力表平均每 45 天就需要更換一次，年維護成本高達 NT$180,000。

升級為全不鏽鋼充液耐震壓力表後，壓力表連續運作超過 2 年無故障，年維護成本降至約 NT$12,000（僅定期校正費用），整體投資回報率高達 1,400%。這個案例清楚說明：在持續性脈衝振動環境，「耐震機制」對總持有成本（TCO）的影響遠超過單價差異。

案例二：食品冷鏈倉儲——震動 × 高濕度的複合考驗

一家國際食品冷鏈物流商的冷藏庫，環境溫度約 -18°C，相對濕度長期維持在 85%~95%。原本安裝的 304 不鏽鋼充甘油壓力表，在 8 個月後出現針孔腐蝕（Pitting Corrosion）並導致洩漏故障，原因是甘油長期吸水後逐漸劣化，加上 304 材質在高濕鹽霧環境下耐腐蝕性不足。

解決方案是升級為波登管採用 316L 材質、矽油充填的耐震壓力表。矽油本身不吸水且耐低溫至 -40°C，316L 材質對鹽分與濕度的耐腐蝕性是 304 的數倍水準。升級後，使用壽命從原本的 8 個月延長至 5 年以上，維護頻率由每 3 個月檢查改為年度校正，每年總成本節省約 NT$240,000。

案例三：化工廠高壓管路——震動加上防爆需求

一家化工廠的高壓合成氣管路（工作壓力約 140 bar），環境屬於防爆分區（Zone 1），管路上的往復式壓縮機產生持續性高頻震動。原本沒有合適的耐震防爆壓力表，工程師只能定期以手動方式現場巡檢，無法即時掌握壓力波動狀況。

導入具備 ATEX 防爆認證的不鏽鋼耐震壓力表，並選用 160 bar 量程以分散脈衝衝擊後，得以加裝遠端訊號發射器並接入 DCS 系統，實現即時監控。系統上線後曾提前 2~3 小時偵測到高壓洩漏的早期跡象，及時排除一次險些釀成重大事故的高壓洩漏，估計避免損失超過 NT$50,000,000。

第五節：震動環境壓力表選型決策樹與量程計算

第一層：評估環境震動強度

• 輕微震動（控制櫃內、靜止管路、間歇運作設備）：標準乾式壓力表即可，無須特別加選耐震機制。
• 中等震動（一般水泵、小型空壓機、輸送帶馬達周邊）：建議選用充液耐震表（甘油或矽油），是性價比最高的選擇。
• 高震動（往復式壓縮機、大型液壓系統、衝擊性機械設備）：建議充液耐震表搭配外部 Snubber 阻尼器，進一步過濾高頻脈衝。

第二層：評估介質腐蝕性

• 中性或微腐蝕介質（壓縮空氣、一般液壓油、冷卻水）：304 不鏽鋼材質已足夠應付。
• 含鹽環境（海邊裝置、食品鹽水、冷凍庫高濕環境）：建議選用 316 或 316L 不鏽鋼。
• 強酸、強鹼或特殊氣體（氯氣、硫化氫、硝酸等）：建議選用隔膜型設計，並確認膜片材質相容性。

第三層：評估應用場景約束

• 禁油環境（食品 GMP、半導體潔淨室、防爆分區）：選用無齒輪隔膜型或乾式不鏽鋼耐震機芯。
• 極端溫度（低於 -40°C 或高於 100°C）：選用矽油充填或特殊高溫機芯設計。
• 需要精密控制（精度要求 ≤1.0%）：選用連桿隔膜型或高精度波登管設計。
• 成本優先（預算有限的一般監測點）：選用經濟型充液耐震表，搭配 2.5% 精度等級。

量程選擇的黃金法則：25%~75% 區間原則

量程選擇是震動環境選型中最容易被忽略、卻最關鍵的一環。許多人會直觀地認為「正常工作壓力是多少，就選多少量程的錶」，這在震動環境中是相當危險的做法，因為瞬間脈衝壓力很容易超出量程上限，導致波登管產生永久形變。

依據 ASME B40.100 的選型建議原則，正常操作壓力應落在所選量程的 25%~75% 區間內。以下以實際數字示範計算過程：

精度等級對照表

選擇精度等級的核心邏輯：精度越高、價格也越高，但並非越高越好。震動環境本身就會帶來一定程度的讀值波動，若製程對 ±2% 的偏差可接受，2.5% 等級的經濟型耐震表已足夠；若是用於蒸氣鍋爐等需要法規合規的安全設備，通常要求 1.0 級以上的精度。

是否需要加裝 Snubber 阻尼器？

Snubber 是安裝在壓力表進口端的精密節流裝置，利用低通濾波的原理過濾高頻壓力脈衝。對於泵浦或空壓機出口的高脈衝環境、液壓系統的快速切換管路，即使已選用充液耐震表，若指針抖動仍未達到穩定要求，可加裝 Snubber 進一步降低讀值抖動約 30%~50%，代價是壓力反應會略微延遲（通常小於 1 秒），多數應用場景可接受。

第六節：總持有成本（TCO）思維——震動環境更要算長期帳

在震動環境中，「便宜的壓力表」往往是總成本最高的選擇，因為更換頻率與停機風險會迅速吃掉初期的價差。以下以兩個方案的 5 年總成本進行比較：

除了直接的更換成本，震動環境下的壓力表失效，更大的隱性成本來自於「讀值失真導致的製程風險」——當壓力表指針抖動、滯後或無法回零時，操作人員可能因為讀值不準確而延遲發現異常壓力，進而導致設備損壞、產品報廢甚至安全事故。將這類風險納入考量後，選用正確的耐震壓力表幾乎在所有震動場景下都是更划算的決策。

FAQ：震動環境壓力表選型常見問題（20 問）
