根據美國能源部（DOE）研究，工業級壓縮空氣系統平均有 20～30% 的輸出能量透過洩漏白白流失。以台灣中型製造廠為例，若年度壓縮空氣電費為 200 萬元，洩漏造成的損失可達 40～60 萬元。若加計因壓力不穩導致的品質損耗與停機損失，年度隱性浪費往往超過 100 萬元。

快速估算方法：查看上個月電費帳單，找出壓縮機電費項目（若不清楚，可請電工在壓縮機電表上夾電流鉗量測一週平均電流，折算電費）。將這個數字乘以 0.25，即為「最保守的浪費估算值」。多數工廠第一次算出來都會嚇一跳。

最直接的「夜間壓降測試」：下班後關閉所有用氣設備，維持系統加壓，記錄 15 分鐘與 60 分鐘後的壓力值。若壓降超過 0.1 bar/小時，代表有明顯洩漏。

搭配 ATLANTIS DPG-X3.0 高精度數位壓力錶（精度 ±0.1%）可精確記錄壓降速率，量化洩漏嚴重程度。依據壓降速率可估算洩漏總孔徑面積，從而估算年度損失金額——這個數字往往是說服管理層投資修繕的最有力武器。

其他低成本方法：肥皂水噴塗法（在接頭、管件等處噴肥皂水，起泡即有洩漏）、聽診法（安靜的夜晚仔細聆聽高頻嘶嘶聲）。但這兩種方法只能找到「大洩漏」，小洩漏需要超音波洩漏偵測儀。

依據 DOE 資料，系統壓力每降低 14 kPa（約 2 psi），可節省約 1% 的壓縮機電力消耗。台灣大多數工廠的壓縮機設定在 7.5～9 bar，實際末端用氣設備只需要 5.5～6.5 bar，中間差了 1.5～3.5 bar 的「無謂壓差」，每年白白多耗 8～20% 的電費。

「為什麼設這麼高？」通常有兩個原因：①管路壓降不清楚（不知道末端實際是多少，只好用高壓保險）②習慣性設定（以前設 8 bar 一直用，沒人去動它）。

正確做法：以差壓傳送器精確量測各節點壓降，找出末端設備的最低可用壓力，再加上 0.5～1 bar 的安全裕量，即為最佳系統設定壓力。多數工廠優化後可降至 6.5～7.5 bar 之間。

最小配置（小工廠，2～3 台設備）：①壓縮機出口 ②主管路末端。兩個點即可判斷系統整體狀況與管路總壓降。

標準配置（中型工廠，10～30 台設備）：①壓縮機出口 ②過濾器前後（差壓傳送器）③主管路各分岐點 ④關鍵設備入口。約 8～15 個監測點，用 RS-485 Modbus 集中管理。

完整配置（大型工廠，ESG/ISO 認證需求）：全管路每 50～100 公尺設一個監測點，搭配流量計計算系統效率，提供完整的能源稽核數據。約 20～50 個監測點。

一般原則：監測點越多，越能精確定位壓降來源，集中資源修繕最嚴重的洩漏點，ROI 越高。建議從「最小配置」開始，確認效益後再逐步擴充。

壓力傳送器測量單點的絕對壓力（相對大氣壓），適合監測系統整體壓力水平，如「壓縮機出口目前是 7.2 bar」。

差壓傳送器同時測量兩點壓力，輸出其差值，適合監測設備前後的壓力降，如「過濾器兩端壓差目前是 0.25 bar」。過濾器壓降若超過 0.3 bar，代表需要更換濾心，若不及時更換，被迫提高系統壓力的代價每年可高達 NT$8～20 萬。

ATLANTIS DPT-A 空氣用差壓傳送器專為壓縮空氣設計，測量範圍 0～500 Pa，可直接連結 PLC 自動觸發更換警報，讓維護工作「有數據可依」而不是靠人工記憶。

壓力波動對下游設備危害顯著，但往往被歸咎於其他原因：

• 氣動工具：輸出扭力隨壓力波動±10%，影響螺絲扭力一致性（ISO 品質問題）
• 噴漆設備：噴霧壓力不均，造成塗裝厚度不一致（品質客訴）
• CNC 換刀氣缸：壓力驟降時換刀動作不完全，夾持力不足→刀具震動破損（月損刀具費上升）
• PET 吹瓶機：吹瓶壓力不足→瓶型不良、報廢率上升
• 氣動閥門：動作遲緩或無法完全打開/關閉→製程失控

安裝高回應速度的數位壓力開關（如 ATLANTIS DPS-ED3.0），可在壓力異常 0.5 秒內觸發警報或停機保護，避免品質事故。

建議採用 RS-485 Modbus 通訊架構，以一條通訊線串接多個 ATLANTIS 壓力傳送器（最多 32 個節點），集中在 PLC 或 SCADA 系統顯示與記錄。每個傳感器配置獨立地址，可即時顯示各管路壓力、設定上下限警報，並記錄趨勢曲線。

這種架構比個別設置類比壓力錶節省 70% 的佈線成本，且未來擴充只需增加傳感器，不需重新佈線。

若現有 PLC 不支援 RS-485，也可選用具有 4-20mA 輸出的 ATLANTIS SPT-EP 傳送器，直接接入 PLC 類比輸入模組，幾乎所有主流 PLC（三菱、西門子、Omron 等）都支援。

FRL（Filter-Regulator-Lubricator）是壓縮空氣系統最常見的壓降源，也是最常被忽略的維護項目。

正確監測方法：在 FRL 前後各安裝一個壓力傳感器（或使用差壓傳送器），兩者差值即為 FRL 整體壓降。正常壓降應低於 0.1 bar；若超過 0.3 bar，代表濾心嚴重堵塞，需立即更換。

ATLANTIS FR/L3010 三聯組合搭配前後壓力監測，可建立自動化維護提醒系統。多數工廠的 FRL 濾心實際更換週期應為每 3～6 個月，但因為「看不到壓降」，往往 2～3 年才更換一次，期間壓縮機持續超壓運轉補償壓降，年度多耗電費 NT$2～8 萬。

根據 ATLANTIS 服務案例統計，不同規模廠房的 ROI 如下：

• 小型工廠（壓縮機 <30 kW）：監測系統成本 NT$5～15 萬，年省 NT$10～40 萬，ROI 3～12 個月
• 中型工廠（30～100 kW）：監測系統成本 NT$15～40 萬，年省 NT$30～120 萬，ROI 3～12 個月
• 大型工廠（>100 kW）：監測系統成本 NT$40～150 萬，年省 NT$100～500 萬，ROI 4～18 個月

ROI 的關鍵變數是「原有洩漏率」——洩漏率越高（越沒管理過的老廠），安裝後效益越顯著，ROI 越短。如果你的廠房從未系統性做過洩漏改善，ROI 通常在 6 個月以內。

節能監測至少需要 ±0.5% FS 精度。若選用 ±2% 精度（一般指針壓力錶等級），在 7 bar 系統的誤差達 ±0.14 bar，足以掩蓋輕微洩漏造成的壓降，導致洩漏長期無法被偵測到。

±0.5% vs ±0.25% 的實際差異：在 7 bar 系統中，±0.5% 誤差約 ±0.035 bar，±0.25% 誤差約 ±0.018 bar。對於一般節能監測，兩者均足夠；若用於 ISO 11011 能源稽核或精密研究，建議選 ±0.25% 或更高精度的 DPG-X002（±0.02%）。

精度越高，成本越高，但在節能監測場景，超過 ±0.5% 的精度提升對節能效益幾乎沒有差異，選 ±0.5% 的 ATLANTIS SPT-X 是最佳 CP 值選擇。

壓縮空氣中的水分是造成管路腐蝕、氣動元件鏽蝕的主因，形成「水分→腐蝕→洩漏→浪費」的惡性循環。

一定要裝的場景：

• 食品、製藥、半導體：空氣品質法規要求（ISO 8573）
• 氣缸、氣動閥門頻繁鏽蝕的工廠（年維修費 >NT$10 萬）
• 使用精密氣動量測設備（水分會影響量測精度）
• 管路設置在室外或大溫差環境（水分凝結風險高）

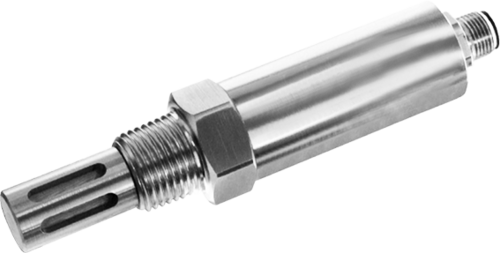

ATLANTIS DPPT-HP 露點傳送器可連續監測壓縮空氣露點，露點超標時自動警報，提示乾燥機需要維護。設備成本 NT$8～15 萬，但可預防的年度氣缸維修費往往超過 NT$50 萬。

是的，夜間自動降壓可節省 15～25% 的電費，是最容易實現、ROI 最高的節能措施之一。

安全實現方式：以 ATLANTIS DPS 數位壓力開關設定兩組壓力設定點——日間工作壓力（例如 7 bar）vs 夜間待機壓力（例如 4.5 bar，維持最低保壓），搭配 PLC 時間表或 BMS 系統自動切換。

夜間洩漏偵測安全機制：設定「若夜間壓降速率超過閾值（例如 0.5 bar/hr），自動發送 LINE 或簡訊警報至值班人員」，兼顧節能與安全。ATLANTIS DPS 可直接輸出 RS-485 訊號給 PLC 執行此邏輯。

建議每 6～12 個月進行一次調壓閥出口壓力校正，比對設定值與實際輸出值的偏差。若偏差超過 ±0.2 bar，需重新調整或更換調壓閥彈簧。

判斷需要提前校正的徵兆：

• 下游設備壓力讀值漂移（設定沒動但讀值變了）
• 調壓閥出口壓力波動（聽到嗡嗡振動聲）
• 調壓閥調整旋鈕轉動後出口壓力無響應（彈簧失效）

使用 ATLANTIS DPG-X002 高精度數位壓力錶（精度 ±0.02% FS）作為校正基準，確保校正準確性。高溫、高粉塵或振動環境，調壓閥彈簧疲勞更快，建議縮短至每 3～6 個月校正一次。

DOE 洩漏損失估算公式：年度損失（kWh）≈ 0.000144 × d² × P × H

其中：d = 孔徑（mm），P = 系統壓力（bar），H = 年運行小時數（hr）

範例計算：d = 2mm，P = 7 bar，H = 6,000 hr，電費 NT$3.5/kWh

年度電耗損失 = 0.000144 × 4 × 7 × 6000 = 24,192 kWh

年度金錢損失 = 24,192 × 3.5 = NT$84,672 元

一個肉眼幾乎看不出來的 2mm 小孔，每年燒掉 NT$8.5 萬！中型工廠若有 10～15 個此類洩漏點，年損失超過 NT$80～120 萬元。這個計算結果往往是說服管理層立即投資修繕的最強力武器。

ISO 11011:2013《壓縮空氣——能源效率——評估》為全球工廠提供壓縮空氣系統能源稽核的標準方法，要求量測壓縮機電力輸入、系統壓力、流量及洩漏率，計算系統整體效率指標（Specific Energy Consumption，SEC）。

台灣廠商的關聯：

• 外銷歐盟的廠商：歐盟碳邊境調整機制（CBAM）要求提供能源密集度數據，壓縮空氣用電佔製造業能耗 10～40%
• ISO 50001 能源管理系統認證：壓縮空氣系統是稽核重點
• ESG 報告：投資人要求的碳足跡數據需要包含壓縮空氣用電

ATLANTIS 壓力傳送器的數據輸出格式，可直接對應 ISO 11011 所要求的量測數據格式，無需額外轉換。

超壓 1 bar（14.5 psi）的量化代價：

• 電費：75 kW 壓縮機每年多耗約 63,504 kWh，以 NT$3.5/kWh 計算 = 每年多花 NT$222,000
• 洩漏量增加：洩漏率與壓力平方根成正比，壓力多 14%（7→8 bar），洩漏量增加約 7%
• 封件壽命：壓力每增加 1 bar，氣動元件密封圈壽命約縮短 15～20%
• 安全閥誤動作：若安全閥設定點過近，超壓可能導致安全閥頻繁起跳，縮短閥門壽命

正確做法：以差壓傳送器精確量測各段管路實際壓降，在滿足末端設備最低需求壓力的前提下，將系統壓力設定在「末端需求 + 0.5～1 bar 安全裕量」即可，通常可從 8～9 bar 降至 6.5～7.5 bar。

「搶壓」現象：兩台或多台壓縮機設定相同壓力範圍（如 7～8 bar），同時啟動相互競爭，導致頻繁起停、效率極低，一台壓縮機做的功反而被另一台「抵消」。

解決方案（壓力監測主導的多機協調）：

• 1 號機設定主壓（7～7.5 bar），負責主要供氣
• 2 號機設定輔壓（6.8～7.3 bar），只在系統壓力低於 6.8 bar 時才啟動補氣
• 在主管路安裝 ATLANTIS SPT-X 壓力傳送器，即時讀取系統壓力，透過 PLC 控制各台壓縮機的啟動優先順序

導入壓力監測主導的多機協調後，典型工廠的壓縮機年均啟動次數可降低 40～60%，電機能耗降低 10～15%，壓縮機壽命延長 20～30%。

決策矩陣（三個維度）：

• 洩漏頻率：同一位置每 2 年以上洩漏一次→修繕；每年洩漏 1 次以上→更換
• 管路年齡：15 年以下黑鐵管，選擇性修繕；15～25 年黑鐵管，逐段更換為不鏽鋼或鋁合金管；25 年以上，全段更換
• 年度洩漏損失：若該管段年度洩漏損失超過更換費用的 30%，建議更換（通常 3 年回收更換成本）

ATLANTIS 建議：更換老舊鋼管時，同步在關鍵節點設置壓力監測點，並選用品質穩定的密封材料（如 PTFE 螺紋膠帶的正確纏繞方式、法蘭墊片的材質選擇）。一次做好，10 年不用再處理。

三個階段的效益顯現時間：

• 安裝後第 1～2 週：完成基準量測，找出所有洩漏點與超壓管路，繪製系統壓力地圖
• 第 1 個月：修繕主要洩漏點（前 10 大），調整系統壓力至最佳值，可立即看到電表讀數下降 10～25%
• 第 3～6 個月：建立預防性維護流程，電費帳單持續穩定低於改善前水平

向管理層匯報的三個 KPI：

• 月度壓縮空氣電費（改善前 vs 改善後）
• 系統洩漏率估算（以夜間壓降速率計算）
• 各監測節點壓力穩定性（波動幅度是否縮小）

ATLANTIS 提供「月度節能報表範本」，自動從監測數據生成 PDF 報告，讓工程師每月只需花 10 分鐘整理，就有完整的管理層匯報素材。

可以，而且選型諮詢完全免費。

流程說明：

1. 您提供：廠房平面圖（或口頭描述廠房規模）、壓縮機規格（kW 數、台數）、主要用氣設備清單
2. 我們在 24 小時內回覆：監測點配置方案、推薦型號清單、預期年度節能效益估算
3. 您確認方案後：我們出具正式報價，可安排工程師現場勘查（台灣北中南均可）
4. 交期：一般現貨品 3～5 個工作天，客製化品依實際情況通知
5. 售後：一年保固，台灣在地服務，維修無需海外等待

聯絡方式：業務一部 Ian（ian@atlantis.com.tw，分機 27）或業務二部 Nori（nori@atlantis.com.tw，分機 16），電話 02-2820-3405。
