高精度數位壓力錶DPG-H3.5

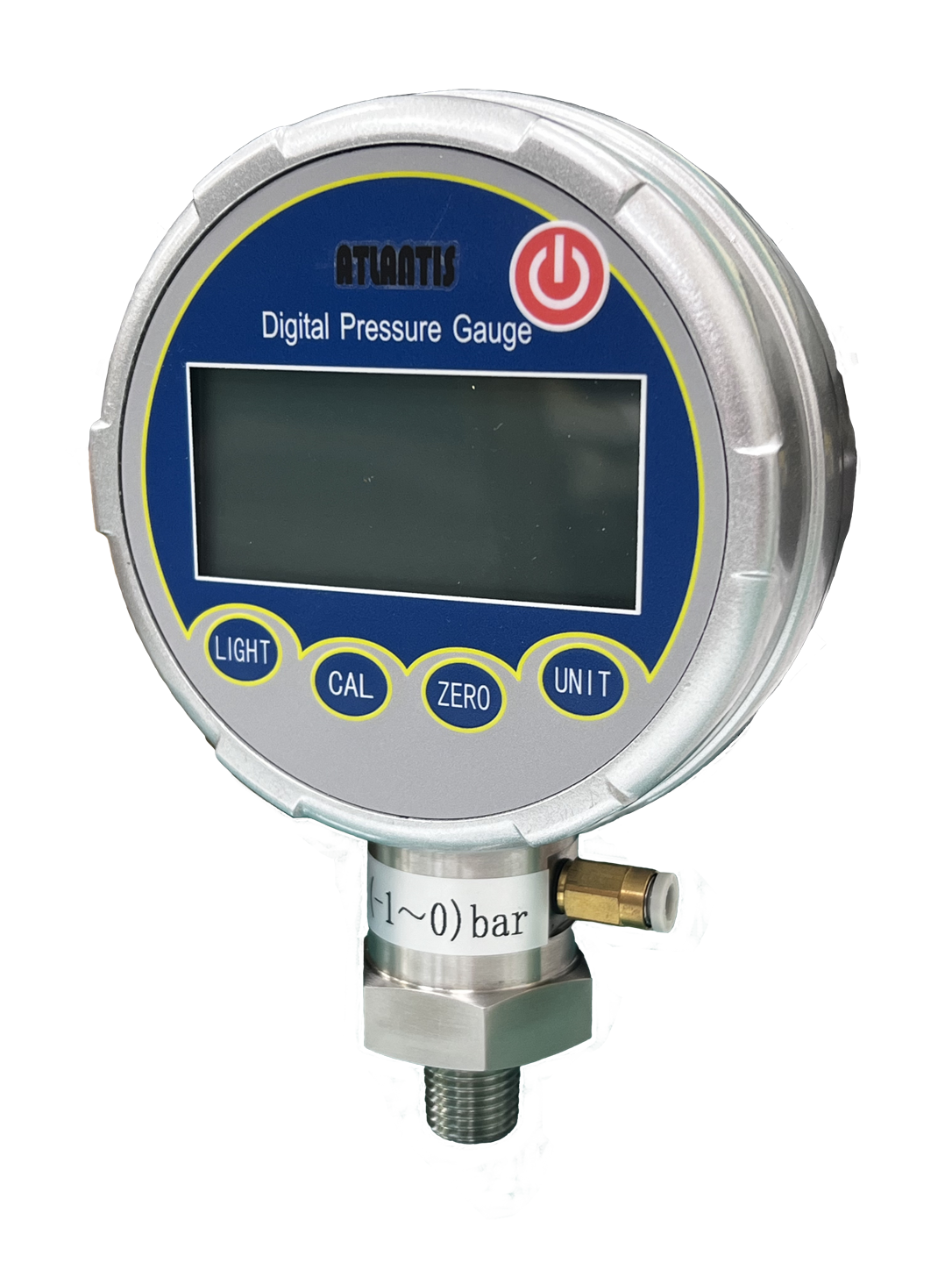

圖說：昶特 ATLANTIS 高精度數位壓力錶 DPG-H3.5（照片僅供參考，實際外型請與業務確認）
高精度數位壓力錶 DPG-H3.5：數位直讀、精度最高 0.05%，31 年製造信賴之選
高精度數位壓力錶 DPG-H3.5 由昶特 ATLANTIS 自有品牌設計製造，以 5 位數 LCD 數位顯示取代傳統指針判讀，量程涵蓋負壓 -1~0 bar 至正壓 2500 bar，精度最高可達 0.05%，適合需要精準讀值與負壓、微壓量測的工業設備與系統監測場合。本頁說明產品特性、完整規格、選型代碼與應用場景，協助工程師與採購人員快速完成判斷。
為什麼現場需要數位壓力錶？
許多工程現場仍使用指針式壓力錶，但在低壓、負壓或需要紀錄數值的情境下，常見問題包括：指針視差造成讀值誤差、刻度間距過小難以判讀，以及人工抄錄容易出錯。當系統壓力變化細微時，這些誤差會直接影響設備調校與故障判斷。
數位壓力錶透過電子感測與數位顯示，把壓力值直接呈現在螢幕上，讓操作人員不需要從角度推估數字，判讀更直覺，也更容易與點檢紀錄流程結合。
產品規格
以下規格依 DPG-H3.5 產品型錄整理。實際選用時，請以最新版本型錄與報價單為準。
主要規格
| 項目 | 規格說明 |
|---|---|
| 面徑 | 3.5 吋（92 mm） |
| 壓力接續部 | 材質不鏽鋼 316，雷射焊接，尺寸 1/4 吋、1/2 吋 |
| 螺紋種類 | BSPT、NPT、PF |
| 壓力範圍 | 負壓 -1~0 bar；正壓最小 0.4 bar，正壓最大 2500 bar |
| 精度 | ±0.5%、±0.2%、±0.1%、±0.05%（依選型代碼） |
| 解析度 | 0.0001 |
| 溫度影響 | 以 20°C 為標準，0~50°C 區間內最大誤差 ±0.1% F.S |
| 工作壓力 | 過壓使用 1.2 倍全刻劃；碎裂壓力 1.3 倍全刻劃 |
| 適用流體 | 與不鏽鋼 316L 兼容的液體及氣體，或純淨無腐蝕性之氣體 |
| 防護等級 | IP64 |
| 重量 | 750 g |
其他規格
| 項目 | 規格說明 |
|---|---|
| 外框 / 背殼 | 鋁合金外框；強化塑膠 ABS 背殼 |
| 顯示 | 5 位數 LCD，藍色 LED 背光 |
| 數值更新頻率 | 3 次／秒 |
| 壓力單位 | kPa、MPa、Pa、psi、kgf/cm²、bar、mbar、mmH₂O、mmHg |
| 感測元件 | 精密矽晶體；不鏽鋼 316L 膜片 |
| 通訊接口（選項） | RS232 |
| 供電 | 鋰電池 3.6 V；外部電源輸入 DC 8.5 V（1.5 A） |
| 電池一次使用時間 | 80 小時（回充式鋰電池） |
| 環境溫度 | -40°C 至 +60°C |
| 流體溫度 | -10°C 至 +50°C |
| 溫度補償範圍 | -10°C 至 +50°C |
| 環境濕度 | 95% R.H. |
| 大氣壓力 | 860 至 1060 mbar |
典型應用場景
高精度數位壓力錶 DPG-H3.5 的核心價值，在於把負壓與微壓的變化以清楚的數字呈現。不同產業與設備的量測需求各有重點，有些強調長時間穩定監測，有些則著重即時調校與數據紀錄。以下依常見應用類型說明，協助您判斷 DPG-H3.5 是否符合現場需求。
一、真空與負壓系統
真空與負壓系統廣泛存在於工業製程、設備測試與實驗室環境中。這類系統的壓力通常位於大氣壓以下，操作人員需要持續掌握負壓值是否落在設計範圍內。若負壓不足，可能代表管路漏氣、密封件老化或抽氣設備效能下降；若負壓過度，則可能影響製程穩定性或造成設備負荷增加。
傳統指針式錶在負壓段的刻度通常較為密集，讀值時容易產生視差，尤其在光線不佳或需要從側面觀看時更是明顯。DPG-H3.5 以數位方式直接顯示負壓數值，讓操作人員不必反覆估讀，調整抽氣閥或檢查管路時能即時看到數值變化，判斷效率更高。
- 真空泵運轉狀態的即時確認，判斷抽氣效能是否正常。
- 管路與接頭的漏氣檢測，透過負壓值變化找出異常點位。
- 真空腔體建立與維持過程的監控，確保製程條件一致。
- 負壓設備的啟動與停機程序，記錄關鍵數值作為操作依據。
二、工業設備點檢與預防保養
設備點檢是降低非計畫停機的重要環節。許多設備的異常並非突然發生，而是壓力數值逐步偏離正常範圍，若沒有定期紀錄，往往要等到故障才被發現。點檢人員若能以清楚的數字記錄每次巡檢的壓力狀態，就能比對趨勢，提早安排保養。
在點檢作業中，數位讀值的優勢尤其明顯。點檢人員不需要在現場花費時間判斷指針位置，數值可以直接抄錄或拍照留存，減少人為抄寫錯誤，也讓不同班次之間的交接更加順暢。對於需要建立點檢表或保養紀錄的廠務單位，清楚的數字更容易與既有的管理流程對接。
- 定期巡檢時快速取得壓力數值，減少現場判讀時間。
- 透過數值趨勢比對，及早發現壓力緩慢偏移的徵兆。
- 點檢紀錄數字化，方便追溯與稽核。
- 交接班時數值一致，降低因讀值差異造成的判斷落差。
三、製程設備調校與品質管制
在製程設備的安裝、試車與調校階段，壓力數值的準確度直接影響後續的產品品質。調校人員通常需要在微小的壓力範圍內反覆微調，每一次調整後都要確認數值是否回到目標區間。若讀值不夠清楚，調校時間會被拉長，也容易出現過調或調整不足的情況。
品質管制單位則關注量測數值是否可以被重現與比對。當不同人員在不同時間點量測同一系統，數位顯示能降低個人判讀習慣造成的差異，讓數據比較更有基礎。對於需要建立製程能力分析或異常追查的場合，清楚且一致的讀值是很重要的基礎資料。若製程對精度要求較高，可選用精度 ±0.1% 或 ±0.05% 等級。
- 設備安裝後的壓力基準確認，作為後續運轉的參考值。
- 微小壓力變化的調校作業，數值變化一目了然。
- 品管抽樣量測時，降低不同人員之間的讀值差異。
- 異常事件發生時，提供可追溯的壓力數據作為分析依據。
四、通風、集塵與過濾系統監測
通風與集塵系統依靠負壓將空氣與粉塵導入收集設備，因此系統內的負壓狀態是判斷運轉是否正常的重要指標。當過濾元件逐漸堵塞，系統阻力會上升，負壓值會隨之改變；若負壓異常偏弱或偏強，操作人員就需要檢查風機、風管或過濾器的狀況。
在這類場合，壓力值通常需要被長時間觀察，而不是只在單一時間點量測。數位顯示的好處在於數值穩定、判讀直觀，操作人員在日常巡視時就能掌握系統的大致狀態。搭配定期點檢紀錄，還能協助廠務人員評估過濾元件的更換時機，避免因堵塞過久而影響排氣效率或設備運轉。
- 集塵系統負壓值監控，判斷風機與管路運轉狀況。
- 過濾器前後的壓力變化觀察，協助評估更換時機。
- 通風管路的負壓平衡檢查，確認各區域排氣狀態。
- 日常巡視的快速判讀，減少因數值不明確造成的誤判。
五、實驗室與研發測試
實驗室與研發單位經常需要在不同條件下重複測試，並比對每一組數據的差異。測試過程中若壓力讀值不夠明確，後續的數據分析就會受到影響，甚至需要重新測試，耗費大量時間與資源。數位壓力錶的直讀特性，讓測試人員能更專注於實驗設計本身，而不是花時間在讀值上。
在研發階段，工程師常需要快速調整測試條件並觀察壓力反應。數值能即時更新，有助於判斷參數變動與壓力變化之間的關係。當測試結果需要寫入實驗報告或與同仁討論時，清楚的數字也便於直接引用，降低溝通時的誤解。
- 測試條件設定時的即時壓力確認。
- 多組實驗數據的一致性比對。
- 研發過程中參數變動與壓力反應的觀察。
- 實驗紀錄的數值引用，提升報告的可讀性與可信度。
六、設施與公共工程的維運監測
許多公共設施與大型建築的機電系統，都包含需要定期監測的壓力點位。這些點位分散在不同區域，維運人員需要在有限的時間內完成巡檢，並確認每個點位的狀態。若量測工具不夠直觀，巡檢效率會受到影響，也可能因為讀值不清而延誤判斷。
數位壓力錶的清楚顯示有助於維運人員快速完成巡檢，尤其在空間狹窄、光線不足或需要在高處、角落作業時，數字比指針更容易辨識。對於需要建立維運紀錄的管理單位，數值也能更方便地納入既有的維護管理表單中。
- 機電設備的定期巡檢，快速確認各點位壓力狀態。
- 狹窄或光線不佳環境下的清楚判讀。
- 維運紀錄的數值化，便於管理單位檢視與追蹤。
- 異常點位的快速定位，縮短排除故障的時間。
七、各場景應用重點對照
| 應用場景 | 主要量測重點 | DPG-H3.5 的應用價值 |
|---|---|---|
| 真空與負壓系統 | 負壓值是否在設計範圍內，漏氣與抽氣效能判斷 | 負壓段數字直讀，調整與檢漏時即時回饋 |
| 工業設備點檢 | 定期巡檢數值與趨勢比對 | 數值易於抄錄與留存，減少人為讀值誤差 |
| 製程設備調校 | 微小壓力變化的精細調整 | 數值變化清楚，縮短調校時間 |
| 品質管制 | 不同人員與時間點的讀值一致性 | 降低個人判讀習慣造成的差異 |
| 通風與集塵系統 | 負壓狀態與過濾器阻力變化 | 日常巡視快速判讀，協助評估更換時機 |
| 實驗室與研發 | 測試條件與壓力反應的對應關係 | 即時數值更新，便於實驗紀錄與比對 |
| 設施與公共工程維運 | 多點位巡檢與異常定位 | 數字辨識性高，適合狹窄或光線不足的環境 |
選用前的實務提醒
不同應用場景對量程、精度與安裝方式的要求各不相同。以下幾點可作為選用前的參考，若有疑問，建議與昶特業務或技術人員進一步討論，以取得更貼近現場條件的建議。
- 先確認系統正常運轉與異常狀況下的壓力範圍，再決定量程是否涵蓋。
- 若現場有振動、高溫或潮濕等環境因素，請於詢價時一併說明。
- 安裝位置應便於操作人員觀看數字，並避免受到直接撞擊或管路應力影響。
- 若需要將數據納入既有的點檢或管理表單，建議事先規劃記錄方式與責任人員。
如何選型
DPG-H3.5 採用選型代碼組合，依螺紋尺寸、螺紋規格、壓力範圍、精度與其他需求逐項確定。以下說明各代碼的意義，選型時依序填入即可。
選型代碼說明
| 代碼位置 | 代碼 | 說明 |
|---|---|---|
| 螺紋尺寸 | 2 | 1/4 吋 |
| 螺紋尺寸 | 4 | 1/2 吋 |
| 螺紋規格 | P | PT |
| 螺紋規格 | N | NPT |
| 螺紋規格 | F | PF |
| 螺紋規格 | O | 其他規格，請於詢價時指定 |
| 壓力範圍 | 自訂 | -1…0…0.4 至 2500 bar，依需求填寫 |
| 精度 | A | 0.5% |
| 精度 | B | 0.2% |
| 精度 | C | 0.1% |
| 精度 | D | 0.05% |
| 其他需求 | /A | 第三公證報告 |
| 其他需求 | /B | 出廠報告 |
| 其他需求 | /C | 吊牌 |
| 其他需求 | /D | 加裝隔膜 |
選型範例
若需要 1/4 吋、PT 螺紋、量程 0~0.4 bar、精度 0.5%，型號組合如下：
DPG-H3.5-2-P-0~0.4bar-A
- DPG-H3.5：高精度數位壓力錶
- 2：1/4 吋螺紋
- P：PT 螺紋規格
- 0~0.4bar：壓力範圍（自訂）
- A：精度 0.5%
選型四步驟
- 確認量測介質：介質需與不鏽鋼 316L 兼容，或為純淨無腐蝕性之氣體。若介質具腐蝕性，可考慮加裝隔膜（/D）。
- 確認量程範圍：若系統會出現負壓與正壓切換，請提前告知，確保量程涵蓋實際工況與過壓餘裕（過壓使用可達 1.2 倍全刻劃）。
- 確認精度需求：依製程或品管標準決定精度等級（0.5%、0.2%、0.1% 或 0.05%），避免過度規格或精度不足。
- 確認接頭與其他需求：確認螺紋規格與尺寸，並視需要加選第三公證報告、出廠報告或吊牌。
若尚未確定上述條件，可直接提供應用說明與工況資料，由昶特業務與技術人員協助評估。
為什麼選擇昶特 ATLANTIS？
- 31 年壓力錶與溫度計製造經驗：長期專注於儀表本業，熟悉工業現場的實際需求。
- 自有品牌、台灣製造：從規格溝通到報價交付，流程清楚，回應迅速。
- 提供 OEM 服務：外型與規格可依客戶需求調整，照片僅供參考，實際配置請與業務確認。
- 報價制、依需求配置：依應用條件提供對應方案，不以單一標準硬套。
- 選型諮詢支援：協助比對量程、精度與接頭規格，降低採購選錯的風險。
常見問題 FAQ
❓ Q1：什麼是負壓？DPG-H3.5 的 -1~0 bar 代表什麼？
負壓指的是低於大氣壓力的壓力狀態，常見於真空系統或抽氣相關設備。-1~0 bar 表示量測範圍介於負一大氣壓到零之間，適合需要監測負壓變化的場合。同系列的正壓範圍則可從最小 0.4 bar 延伸至最大 2500 bar。
❓ Q2：數位壓力錶與指針式壓力錶有什麼差別？
- 數位顯示直接讀值，減少指針視差與刻度估讀誤差。
- 解析度達 0.0001，低壓與微小變化更容易判讀，適合精細調校。
- 數值清楚，較便於紀錄與點檢作業。
❓ Q3：如何判斷量程是否選對？
量程應涵蓋系統正常運轉與異常狀況下的最大與最小壓力，並保留合理餘裕。DPG-H3.5 的過壓使用可達 1.2 倍全刻劃，碎裂壓力為 1.3 倍全刻劃。若系統可能出現超壓或負壓突變，建議提前與業務人員討論。
❓ Q4：DPG-H3.5 需要定期校正嗎？
建議依使用環境、品管要求與內部稽核規範，訂定定期校正週期。對於直接影響製程品質或安全的量測點，定期校正可確保數據可信度，也有助於追溯管理。若需要正式的第三方報告，可於選型時加選 /A 第三公證報告。
❓ Q5：DPG-H3.5 的精度有幾種等級？
DPG-H3.5 提供 ±0.5%、±0.2%、±0.1% 與 ±0.05% 四種精度等級，對應選型代碼 A、B、C、D。另外，在 0~50°C 區間內，溫度影響的最大誤差為 ±0.1% F.S（以 20°C 為標準）。
❓ Q6：可以只買單一台試用嗎？
可先與昶特業務聯繫，說明應用需求與數量，我們會依需求提供報價與方案建議。
❓ Q7：報價需要提供哪些資料？
- 應用場景（例如真空系統、設備點檢、製程監測）
- 量測介質與操作環境
- 所需量程、精度與螺紋規格
- 是否需要 RS232 通訊接口（選項）
- 是否需要第三公證報告、出廠報告、吊牌或加裝隔膜
- 需求數量與交期
資料越完整，報價與選型建議越精準。
❓ Q8：數位壓力錶可以直接接入我的監控平台嗎？
DPG-H3.5 可選配 RS232 通訊接口。昶特 ATLANTIS 提供的是儀表本體與通訊接口，若需要串接自有監控或資料平台，系統整合需由客戶自行完成，我們可協助說明儀表的通訊規格與接線相關資訊。
❓ Q9：DPG-H3.5 可以在潮濕或戶外環境使用嗎？
DPG-H3.5 的防護等級為 IP64，環境濕度可達 95% R.H.，環境溫度範圍為 -40°C 至 +60°C。實際安裝時，建議避免直接曝曬與積水，並依現場條件評估防護需求。
❓ Q10：如何聯絡昶特取得技術協助？
可透過下方聯絡資訊與業務人員洽詢，或直接提交快速詢價表單。
