隔膜與隔膜座｜產品系列
DIAPHRAGM SEAL｜衛生級・均質機・法蘭延伸・管道式｜台灣昶特 ATLANTIS
隔膜與隔膜座產品分類簡介
隔膜（隔膜密封、隔膜座）裝在壓力錶、壓力傳送器與製程之間，用一片金屬膜片加填充液把腐蝕、黏稠、結晶、高溫或衛生要求嚴格的介質與儀表隔開，壓力透過填充液傳到儀表，儀表就不會被介質直接接觸。
昶特有限公司（Re-Atlantis / ATLANTIS）的隔膜涵蓋衛生級隔膜（內牙、外牙、延伸膜片、夾式）、均質機專用隔膜，以及工業製程隔膜（法蘭延伸型、內凹式、Ferrule 接頭與管道式隔膜座），共 10 款。已組合完成的隔膜壓力錶請見指針式壓力錶中的隔膜式系列。
- 10 款隔膜與隔膜座
- 植物性油填充（食品級）
- 衛生級接頭
- 均質機專用
- 管道式隔膜座最高 300℃
- 部分型號支援 OEM
隔膜與隔膜座系列
衛生級隔膜（食品・製藥・生物科技）植物性油填充，符合食品級標準

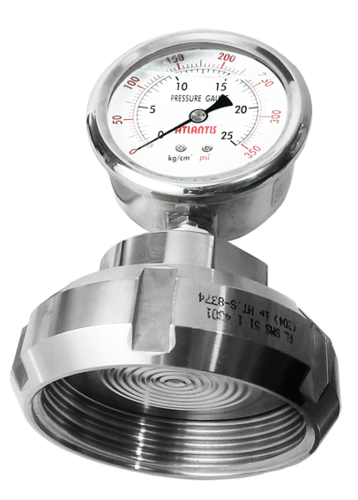

衛生級隔膜（內牙型）
本產品內部填充植物性油，符合食品級標準。採用內牙連接設計，方便與管路或設備連接。適用於食品、製藥、生物科技等對衛生要求嚴格的產業，提供可靠的壓力隔離與測量功能。

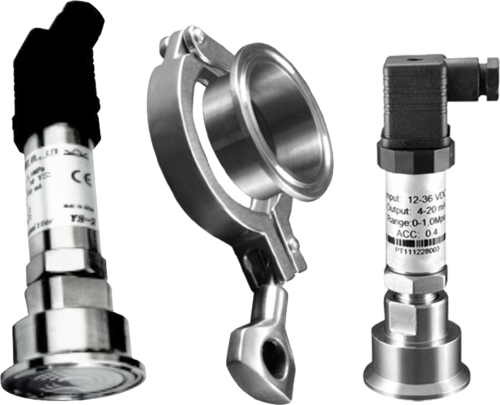

衛生級隔膜（夾式）
本產品內部填充植物性油，符合食品級標準。採用衛生級設計，適用於食品、製藥及生物科技等對衛生要求嚴格的產業。夾式安裝方式便於拆裝與清潔維護，確保製程安全與產品品質。
均質機用隔膜齊平膜與感測棒牙口型，清洗無死角
均質機用隔膜（齊平膜型）
本產品為均質機專用隔膜，適用於具腐蝕、黏稠、結晶性及含雜質的介質測量。底部齊平膜開放設計，清洗無死角不易藏汙納垢。隔膜內部填充植物油，符合食品級標準，確保食品安全。
工業製程隔膜與管道式隔膜座腐蝕、黏稠、結晶、高溫與微壓低壓介質
單法蘭隔膜（延伸型）
本產品適用於石化廠、化學工廠、造紙廠、污水處理、染料塗料等場所。可測量腐蝕、酸性、結晶、黏稠、高溫、污水、重油、混凝土、雜質等各類難測介質。延伸型設計可將壓力儀錶遠離測量點，保護儀錶。

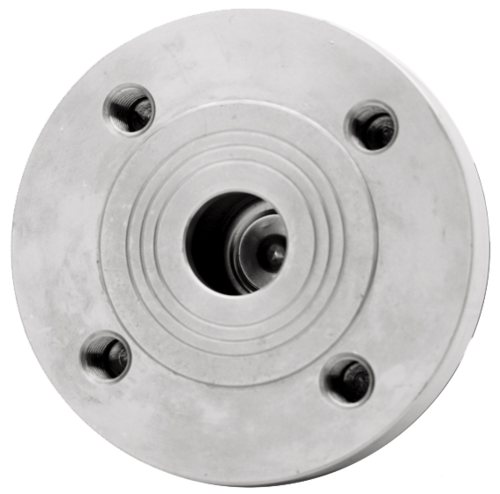

大流量隔膜（內凹式）
本產品專為小型接續管路設計，採用內凹式膜片結構。差壓最低量程可達10mbar，壓力最低量程可達80mbar，適用於微壓與低壓測量應用。特別適合需要高靈敏度壓力測量的場合，如潔淨室壓差監控等應用。
Ferrule 銜接式多元尺寸純水填充隔膜
本產品適用於腐蝕及低結晶性的純質流體測量，可用於染料塗料等場所。Ferrule衛生級接頭設計，方便拆裝與清潔，內部填充純水或植物油，符合衛生標準，適合精細化工與塗料行業。
型號快速比較
| 型號 | 類型 | 主要特色 | 適用場合 |
|---|---|---|---|
| DS400-F | 衛生級 | 植物性油填充、內牙連接、食品級 | 食品、製藥、生物科技等衛生要求嚴格的產業 |
| DS400-M | 衛生級 | 植物性油填充、外牙連接、食品級 | 食品、製藥、生物科技等衛生要求嚴格的產業 |
| DS450-E | 衛生級 | 植物性油填充、延伸膜片、遠離測量點 | 高溫或需要遠離測量介質的食品製藥應用 |
| DS500 | 衛生級 | 植物性油填充、夾式安裝、便於拆裝清潔 | 食品、製藥與生物科技產業 |
| DS350 | 均質機用 | 齊平膜開放設計、清洗無死角、植物油填充 | 腐蝕、黏稠、結晶性及含雜質介質的測量 |

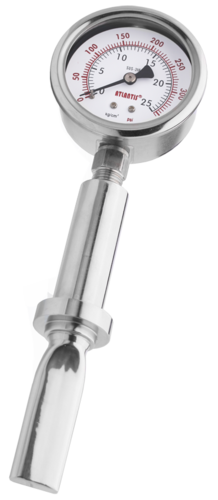

| DS360 | 均質機用 | 感測棒牙口型、植物性油填充、食品級 | 食品加工均質機的壓力測量 |
| DS300L | 法蘭延伸型 | 單法蘭、延伸型、保護儀錶 | 石化廠、化學工廠、造紙廠、污水處理、染料塗料 |
| DS289 | 內凹式 | 內凹式膜片、差壓最低 10mbar、壓力最低 80mbar | 微壓與低壓測量、潔淨室壓差監控 |
| DS510 | Ferrule 接頭 | Ferrule 衛生級接頭、純水或植物油填充、易拆裝清潔 | 精細化工與塗料行業，腐蝕及低結晶性純質流體 |
| ILDS | 管道式 | 最高溫可達 300℃、直接安裝於管道、OEM | 高溫高壓或腐蝕性介質的壓力測量 |
各型號的規格、量程、輸出與接續方式依訂購規格而定，請於詢價時提供應用條件，由昶特確認最適配置。
衛生級隔膜 vs 工業製程隔膜 vs 管道式隔膜座
| 比較項目 | 衛生級隔膜 | 工業製程隔膜 | 管道式隔膜座 |
|---|---|---|---|
| 適用產業 | 食品、製藥、生物科技 | 石化、化工、造紙、污水、染料塗料 | 管道上的高溫高壓或腐蝕性介質 |
| 連接與安裝 | 內牙、外牙、夾式、延伸膜片 | 法蘭延伸、內凹式、Ferrule 接頭 | 直接安裝於管道 |
| 填充液 | 植物性油，符合食品級標準 | 依型號，DS510 為純水或植物油 | 依訂購規格 |
| 代表型號 | DS400-F、DS400-M、DS450-E、DS500 | DS300L、DS289、DS510 | ILDS |
結論：衛生要求高選衛生級隔膜；腐蝕、黏稠、結晶的製程選工業製程隔膜；管道上的高溫高壓介質選管道式隔膜座。完整選型原則請見隔膜密封完整選型指南。
隔膜與隔膜座選型指南
依需求快速選型
| 你的需求 | 建議型號 | 原因 |
|---|---|---|
| 食品、製藥管路，內牙接頭 | DS400-F | 植物性油填充，內牙連接 |
| 食品、製藥管路，外牙接頭 | DS400-M | 植物性油填充，外牙連接 |
| 需要經常拆裝清潔 | DS500 | 夾式安裝 |
| 高溫或儀表需遠離介質 | DS450-E / DS300L | 延伸膜片或延伸型設計 |
| 均質機 | DS350 / DS360 | 均質機專用，DS350 齊平膜清洗無死角 |
| 腐蝕、酸性、結晶、黏稠介質 | DS300L | 單法蘭，可測難測介質 |
| 微壓、低壓或潔淨室壓差 | DS289 | 差壓最低 10mbar，壓力最低 80mbar |
| 精細化工、塗料 | DS510 | Ferrule 衛生級接頭，純水或植物油填充 |
| 管道上的高溫高壓介質 | ILDS | 最高溫可達 300℃ |
選型五要點
- 介質特性：腐蝕、黏稠、結晶、含雜質、高溫或衛生要求，是決定是否需要隔膜的關鍵。
- 接液材質：膜片與接液部材質需與介質相容，必要時可討論特殊材質。
- 填充液：食品、製藥選植物性油等食品級填充液；高溫場合需確認填充液的耐溫範圍。
- 連接方式：確認製程端接頭（內牙、外牙、夾式、Ferrule、法蘭）與儀表端接頭規格。
- 量程與響應：低壓與微壓場合要選合適的膜片，毛細管過長會影響響應與讀值，請於詢價時說明。
安裝與毛細管影響可參考隔膜壓力錶安裝方式完全指南與毛細管長度的影響，也可使用隔膜選型精靈。
典型應用場合
常見問題 FAQ
