DPS-1.0 數位壓力開關｜量程最高 250 bar、NPN／PNP 輸出可選｜昶特 ATLANTIS
DPS-1.0 把壓力顯示與開關輸出放在同一台儀表上：現場直接看數值，PLC 直接收開關訊號，需要連續訊號時再選配 4-20mA。
標準精度 1.0%，量測範圍最高 250 bar，可偵測管路溫度，並記錄壓力最高值。昶特提供 OEM 服務。

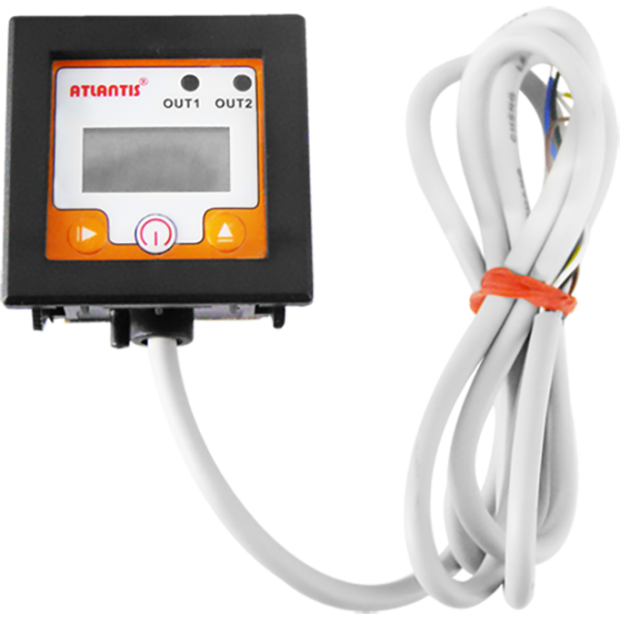

DPS-1.0｜數位壓力錶＆開關
一眼看懂 DPS-1.0
1.0%
標準精度
250 bar
壓力量測範圍最高
NPN／PNP
開關輸出可選
4-20mA
類比訊號輸出可選
DPS-1.0 規格重點
以下欄位只列昶特官網壓力開關系列頁已標示的內容；各型號的量程、接頭與輸出組合依訂購規格而定，標示「詢價確認」的欄位請於詢價時一併說明，由昶特確認最適配置。
| 項目 | 內容 |
|---|---|
| 型號 | DPS-1.0（數位壓力開關） |
| 標準精度 | 1.0% |
| 壓力量測範圍 | 最高 250 bar（各量程依訂購規格，詢價確認） |
| 開關輸出 | NPN／PNP 兩種訊號可選 |
| 類比輸出 | 4-20mA 可選 |
| 適用流體 | 與不鏽鋼 304L 相容的液體及氣體 |
| 其他特色 | 可偵測管路溫度、壓力最高值紀錄、可開啟背光 |
| OEM | 提供 |
| 遲滯與延遲設定範圍 | 官網系列頁未列，請詢價確認 |
| 接頭、供電、防護等級 | 依訂購規格，詢價確認 |
DPS-1.0 功能特色解讀
數值與開關同一台
面板直接顯示壓力，現場人員不用另外接壓力錶就能確認動作點是否合理。開關輸出可直接送 PLC 或控制器。
NPN／PNP 與 4-20mA 可選
開關輸出依 PLC 輸入型式選 NPN 或 PNP；需要把壓力趨勢送進控制系統時，可選配 4-20mA 類比輸出。
壓力最高值紀錄
能留住運轉中出現過的最高壓力，對判斷突波、脈動與超壓風險很有用，也能作為決定遲滯大小的參考。
可偵測管路溫度
除了壓力，也能偵測管路溫度，現場排查壓力異常時多一項參考資料。
可開啟背光
光線不足的機房或設備內部，也能讀取數值。
提供 OEM
設備廠需要客製外觀或標示時，可洽昶特討論。
DPS-1.0 的設定點與遲滯怎麼配
官網系列頁對 DPS-1.0 列出的是精度、量程、輸出與最高值紀錄，沒有列出遲滯（回差）與延遲的調整範圍。因此詢價時請直接告訴我們你要的「設定點」與「復歸點」，由昶特確認該型號的設定方式是否符合。
用最高值紀錄幫遲滯定大小
遲滯太小，壓力一有脈動就來回切換；遲滯太大，控制範圍又變粗。DPS-1.0 的壓力最高值紀錄可以先讓系統正常運轉一段時間，讀出實際出現的最高壓力，再和設定點比較：
- 最高值離設定點很近：脈動或突波會頻繁觸發，遲滯要放大，或加阻尼處理。
- 最高值遠低於設定點：保護點可能設得太鬆，要回頭檢查設定是否有意義。
- 最高值超過量程的合理範圍：先處理超壓，再談設定。
最高值紀錄是現場判斷的輔助工具。遲滯的實際取值請用應用頁的估算公式驗算，並以現場動作測試確認。
完整的設定流程、遲滯估算公式與常見錯誤，請看壓力開關設定點與遲滯完整指南；也可以先用壓力／溫度開關設定點精靈推算設定點與靜區。
適用場合
DPS-1.0 官網標示適用液體與氣體（與不鏽鋼 304L 相容的介質）。數位壓力開關常見的使用場合如下，實際請依介質相容性與壓力條件確認：
- 空壓機與氣動系統的壓力控制與保護
- 水處理與過濾系統的壓力監看與警報
- 液壓與一般管路系統的壓力連鎖
- 自動化設備的壓力安全保護
- 需要現場讀值並同時輸出開關訊號的機台
介質若有腐蝕性、黏稠或含顆粒，請在詢價時提供資料，由昶特評估是否需要隔膜或其他接液方案。若量測介質只有空氣，也可以一併比較氣體量測型 DPS-A1.0（標準精度 ±1.0%F.S.）。
與同系列型號怎麼選

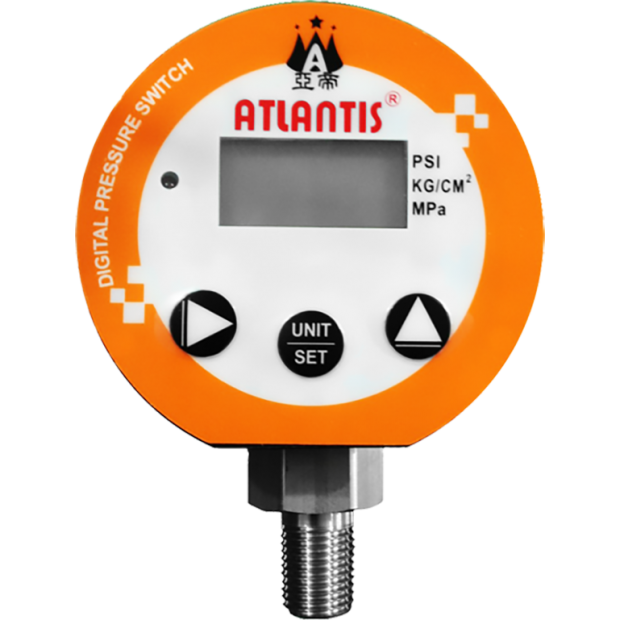

DPS-1.0 的定位是液體與氣體都能評估、量程可到 250 bar 的通用型。需要更高精度的氣體應用，可看 DPS-3.0MD；需要警報變色、雙組輸出與遲滯、窗型設定，可看 DPS-2.5SPD3。
| 項目 | DPS-1.0（本頁） | DPS-3.0MD | DPS-2.5SPD3 | DPS-4ED(0.5) |
|---|---|---|---|---|
| 定位 | 數位壓力開關（液體／氣體） | 數位壓力開關（氣體） | 多功能壓力開關（警報變色） | LED 數位壓力開關 |
| 精度（官網標示） | 標準 1.0% | 最高 0.25% | 全量程 0.5%（最高 0.25%） | 依訂購規格，詢價確認 |
| 壓力範圍 | 最高 250 bar | 0⋯5 至 5000 psi（依訂購量程） | 依訂購規格，詢價確認 | 依訂購規格，詢價確認 |
| 開關輸出 | NPN／PNP 可選 | NPN／PNP 可選 | 雙組警報輸出：Relay／NPN／PNP 可選 | 依訂購規格，詢價確認 |
| 類比／通訊輸出 | 4-20mA 可選 | 4-20mA 可選 | 4-20mA 或 1-5V 可選；RS-485 可選 | 依訂購規格，詢價確認 |
| 遲滯／窗型設定 | 官網未列，詢價確認 | 官網未列，詢價確認 | 官網標示可設定遲滯與窗型模式 | 官網標示具多種設定功能，細項詢價確認 |
| 感壓元件 | 依訂購規格；適用流體與不鏽鋼 304L 相容 | 接續部雷射焊接；適用純淨無腐蝕性氣體 | 陶瓷壓阻式感測頭＋316 不鏽鋼元件 | 擴散矽感壓＋隔離式膜片 |
| 其他官網標示特色 | 可偵測管路溫度、壓力最高值紀錄、可開啟背光；提供 OEM | 外部電源、自動關機省電設計、最高壓力值記錄、可選橡膠皮套；提供 OEM | 警報時螢幕自動變色（紅／綠）、7 種壓力單位、IP65 | LED 顯示、易於校準 |
其他主打型號
詢價前請準備
設定點、回差與輸出型式會直接決定型號配置。資料越完整，越能一次確認最適型號。
| 項目 | 請提供 |
|---|---|
| 量測介質 | 水、油、空氣或其他；是否含腐蝕性、黏稠或顆粒 |
| 壓力範圍與常態工作壓力 | 常態壓力、最高壓力、突波與脈動大小 |
| 設定點與復歸點（回差） | 動作壓力、復歸壓力、動作方向（上升動作或下降動作） |
| 輸出型式與負載 | Relay、NPN 或 PNP；PLC 輸入型式；負載電壓與電流 |
| 供電條件 | 電源電壓與配線方式 |
| 接頭規格與螺紋 | G、NPT、PT 等，詳見螺紋規格對照 |
| 環境條件 | 溫度、潮濕、震動、電磁干擾、防護等級需求 |
| 數量與是否需要 OEM | 預估數量；是否需要客製外觀或標示 |
常見問題 FAQ
❓ Q1：DPS-1.0 是什麼產品？
DPS-1.0 是昶特 ATLANTIS 的數位壓力開關，面板顯示壓力，並提供 NPN 或 PNP 開關輸出，可選配 4-20mA 類比輸出。標準精度 1.0%，量測範圍最高 250 bar。
❓ Q2：DPS-1.0 的量程與精度是多少？
官網標示標準精度 1.0%、壓力量測範圍最高 250 bar。各量程依訂購規格而定，請在詢價時提供常態壓力與最高壓力。
❓ Q3：DPS-1.0 可以量液體嗎？
官網標示適用流體為與不鏽鋼 304L 相容的液體及氣體。介質若有腐蝕性、黏稠或含顆粒，請提供介質資料，由昶特評估接液方式。
❓ Q4：NPN 與 PNP 要怎麼選？
開關輸出的極性要和 PLC 或控制器的輸入模組相符。不同品牌 PLC 的常見配置不同，請依輸入模組規格書確認，詢價時一併告知 PLC 型號，可以減少選錯的機會。
❓ Q5：壓力最高值紀錄有什麼用？
它會記下運轉期間出現過的最高壓力，可用來判斷突波與脈動是否逼近設定點，也能協助決定遲滯大小。細節請看設定點與遲滯完整指南。
❓ Q6：DPS-1.0 的設定點與遲滯怎麼設？
官網系列頁未列出遲滯的調整範圍。請在詢價時告知設定點與復歸點，由昶特確認；一般原則與估算方法請看應用頁。
❓ Q7：DPS-1.0 與 DPS-A1.0 有什麼不同？
DPS-A1.0 是空氣量測專用的氣體型，標準精度 ±1.0%F.S.。DPS-1.0 官網標示可用於與不鏽鋼 304L 相容的液體及氣體。量測介質是液體時，請以 DPS-1.0 為評估起點。
❓ Q8：可以做 OEM 嗎？
官網標示 DPS-1.0 提供 OEM 服務。數量、外觀與標示需求請洽業務討論。
延伸閱讀與詢價
昶特提供儀表本體與選型協助。開關輸出與 PLC、SCADA 或其他平台的串接，由使用端或系統整合商依自身系統完成。
