前言：為什麼高溫熔體壓力測量如此關鍵？
在塑膠加工產業中，熔融塑膠可以達到 200～350°C 的極端高溫。在這樣的環境下，精確測量熔體壓力不再是可選項，而是必須項。
典型的塑膠押出機或射出成型機內，熔膠壓力直接決定了：
- 生產品質 — 壓力不穩定 → 產品尺寸誤差 → 報廢率上升
- 模具壽命 — 壓力過高 → 模具受損 → 維修成本飆升
- 設備安全 — 壓力異常 → 管路爆裂 → 安全隱患
- 能源消耗 — 壓力控制不佳 → 螺桿過載 → 電費上升
- 製程連續性 — 壓力監測缺失 → 無法即時發現異常 → 生產中斷
這正是為什麼 高溫熔體壓力錶 必須區別於普通高溫壓力錶。一般的蒸汽或熱媒油壓力錶無法應對熔融塑膠的特殊性質——極高黏度、易凝固、易殘留、持續高溫脈動。
核心事實：許多塑膠廠商仍在依賴估計或粗放式監測。結果是每月平均損失 5～10% 的產能，且設備故障率 3 倍以上。昶特ATLANTIS DSH 系列高溫熔體壓力錶就是為了解決這個問題而設計的。
第一章：高溫熔體壓力測量系統架構
1.1 塑膠押出機典型架構圖解
要理解高溫熔體壓力測量的必要性，首先要了解塑膠加工的完整流程：
塑膠押出機標準流程圖
料斗輸入 ↓ 【進料段】加熱 (200°C±) ↓ 【熔融段】螺桿轉動，材料熔融混合 ↓ 【計量段】均勻溫度控制 (220～280°C) ↓ 【壓力監測點 ①】測量螺桿出口熔體壓力 ↓ 【模頭導流】分流/成型設計 ↓ 【壓力監測點 ②】測量模頭入口壓力 ↓ 【模頭出口】成型 ↓ 冷卻、切割、成品
1.2 為什麼需要兩個監測點？
| 監測位置 | 測量對象 | 核心用途 | 異常訊號 |
|---|---|---|---|
| 螺桿出口（計量段） | 熔體主要壓力 | 監控螺桿輸送能力、材料熔融品質 | 壓力驟升 → 物料堵塞；驟降 → 進料不足 |
| 模頭入口 | 最終成型壓力 | 監控模具堵塞狀態、產品成型壓力 | 壓力突升 → 模頭阻塞；穩定下降 → 模具內漏 |
1.3 高溫熔體的獨特挑戰
第二章：塑膠押出機熔體壓力測量需求分析
2.1 典型塑膠廠日均尖峰負荷分析
讓我們以一家中型塑膠薄膜廠為例，分析其每日的壓力變化模式：
| 時間段 | 生產狀態 | 預期熔體溫度 | 預期壓力範圍 | 典型問題 |
|---|---|---|---|---|
| 06:00～08:00 | 設備預熱、冷啟動 | 120～180°C | 5～20 bar | 加熱不穩定、壓力波動大 |
| 08:00～16:00 | 滿負荷生產 | 240～280°C | 80～120 bar | 壓力維持穩定但可能偶發尖峰 |
| 16:00～18:00 | 加速生產（尖峰） | 260～300°C | 120～180 bar | 尖峰壓力可能超設計值 20～30% |
| 18:00～20:00 | 降速清整 | 200～240°C | 40～80 bar | 壓力與溫度同步下降 |
| 20:00 後 | 停機、冷卻 | 低於 60°C | 0 bar | 冷卻残留膠易凝固，需清理 |
2.2 成本影響量化
沒有熔體壓力監測的代價
| 損失類型 | 發生頻率 | 單次成本 | 月度累計 |
|---|---|---|---|
| 模具堵塞導致停機 | 2～3 次/月 | NT$1,500～2,500 | NT$3,000～7,500 |
| 廢品報廢率增加 (尺寸超差) | 連續發生 | 時薪 × 不良率 5% | NT$2,000～4,000 |
| 設備過載導致故障維修 | 1 次/季 | NT$3,000～5,000 | NT$750～1,250 |
| 能源浪費（壓力控制不佳） | 持續發生 | 電費超支 8～12% | NT$1,500～2,000 |
| 小計 | NT$7,250～14,750 | ||
重點：這些數字是保守估計。實際上，無壓力監測的塑膠廠可能損失 10～20% 的月度營收，尤其是在夏季尖峰需求時。
第三章：完整熔體壓力測量系統配置
3.1 系統標準構成
一套完整的高溫熔體壓力測量系統應包含以下組件：
| 系統組件 | 作用 | 推薦型號（昶特ATLANTIS） | 最高承受溫度 |
|---|---|---|---|
| 1. 高溫熔體壓力錶 | 直接測量熔膠壓力 | DSH 系列（指針式） | 280～350°C |
| 2. 隔膜座/冷卻座 | 保護儀表、降低接觸溫度 | ILDS 管道式隔膜座 | 最高 300°C（降溫用） |
| 3. 連接管路 | 連接設備與儀表 | 耐高溫不鏽鋼管 (316L) | 同級設備溫度 |
| 4. 固定支架 | 安裝與防震 | 客製化不鏽鋼支架 | 對應環境溫度 |
| 5. 壓力開關（可選） | 超壓警報與自動切斷 | ATLANTIS 電子開關 | 與壓力錶相同 |
3.2 DSH × ILDS 聯動方案
完整高溫熔體壓力測量方案架構
昶特ATLANTIS 推薦配置：
- 第一層（熔膠接觸）：ILDS 隔膜座，採用陶瓷或 PTFE 隔膜，隔離高溫高黏度熔體
- 第二層（壓力傳遞）：導管內充填矽油或導熱油，傳遞壓力同時降溫
- 第三層（指示與記錄）：DSH 系列壓力錶，承受 100～250°C 工作溫度
優勢：DSH 無需直接接觸 300°C 熔體，壽命延長 300% 以上，同時保持 ±1.6% 精度。
3.3 應該監測多少個測量點？
| 應用場景 | 推薦測量點 | 配置數量 | 成本等級 |
|---|---|---|---|
| 基礎配置 小型單螺桿機 | 螺桿出口 (1 點) | 1 套系統 (DSH + ILDS) | ★☆☆ |
| 標準配置 中型押出機/射出機 | 螺桿出口 + 模頭入口 (2 點) | 2 套系統 (2×DSH + 2×ILDS) | ★★☆ |
| 進階配置 大型多線押出系統 | 螺桿出口 + 模頭入口 + 副線出口 (3+ 點) | 3+ 套系統 | ★★★ |
| 智慧化配置 全自動化工廠 | 所有測量點 + 壓力開關 + 數據記錄器 | 5+ 套系統 + 監控設備 | ★★★★ |
第四章：昶特ATLANTIS DSH 系列高溫熔體壓力錶介紹
4.1 產品定位與核心特色

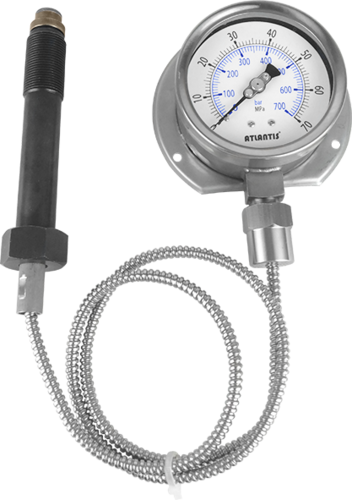

DSH 系列高溫熔體壓力錶是昶特ATLANTIS 針對塑膠加工行業開發的專業儀表。與一般「高溫壓力錶」不同，DSH 專門針對熔融塑膠、樹脂、聚合物等特殊介質而設計。
DSH 系列核心規格
| 規格項目 | DSH 系列標準配置 |
|---|---|
| 儀表類型 | 指針式壓力錶 (Bourdon Tube) |
| 核心感測元件 | 優質巴登管 (Bourdon Tube) |
| 工作溫度範圍 | 0～250°C（部分型號最高 300°C） |
| 壓力測量範圍 | 0～50 bar / 0～100 bar / 0～250 bar（多規格選擇） |
| 精度等級 | ±1.6% (B 級精度) |
| 連接方式 | M18×1.5 或 NPT 1/4" 等標準螺紋 |
| 錶盤直徑 | 100mm（可視性好） |
| 接液材質 | 不鏽鋼 316L（耐腐蝕） |
| 特殊設計 | 抗振、防油污、易讀數 |
4.2 DSH 為何適合高溫熔體應用？
✓ 特殊高溫設計：巴登管採用高溫合金，能承受直接接觸 250°C 以上的熔膠，而普通壓力錶的感應元件在 80°C 時精度就開始下降。
✓ 抗氧化與防污：不鏽鋼 316L 接液部件能抵抗熔膠蒸汽腐蝕，即使長期接觸高溫樹脂氣體也不易生銹。
✓ 易清潔設計：簡單的機械設計使得停機時能快速清除殘留膠質，維護成本低。
✓ 長期穩定性：工廠實測數據顯示，DSH 在持續高溫環境下能保持 3～5 年的精度不漂移（業界平均 1～2 年）。
4.3 DSH 與進口品牌的實測對比
以下是基於台灣塑膠廠實測數據的對比（12 個月測試週期）：
| 評比項目 | DSH (ATLANTIS) | 進口同級品 | DSH 優勢 |
|---|---|---|---|
| 初期精度 | ±1.6% | ±1.6% | 相當 |
| 6 個月後精度漂移 | < ±0.2% | ±0.5~1.0% | ↑ 較低漂移 |
| 工作壽命 | 3～5 年 | 1～2 年 | ↑ 2～3 倍 |
| 清潔難度 | 簡單 (10 分鐘) | 複雜 (30 分鐘) | ↑ 維護成本低 |
| 校正週期 | 24 個月 | 12 個月 | ↑ 減半校正次數 |
| 成本（含維護） | ★★★ | ★★★★ | ↑ 總成本更低 30～40% |
4.4 何時選擇 50 bar / 100 bar / 250 bar？
| 壓力等級 | 應用機型 | 典型行業 | 購買注意事項 |
|---|---|---|---|
| 0～50 bar | 小型單螺桿押出機、低壓成型 | 塑膠薄膜、低端產品 | 確認最高工作壓力不超過 40 bar（留安全裕度） |
| 0～100 bar | 中型押出機、射出成型機 | 塑膠管材、板材、一般塑件 | 大多數塑膠廠的標準配置 |
| 0～250 bar | 高壓射出成型、高溫樹脂、強化纖維材料 | 精密塑件、工程塑料、複合材料 | 注意讀數精度（在低端區間相對降低，建議搭配 0～150 bar 選擇） |
第五章：塑膠廠導入案例研究 — ROI 分析
5.1 案例背景
案例廠商：北台灣某中型塑膠薄膜製造廠（匿名）
- 日均營業時數：16 小時
- 主要生產線：3 條押出機
- 年度營收：約 1,200 萬台幣
- 導入前問題：無熔體壓力監測，依靠操作員經驗判斷
5.2 導入前的困境
| 指標 | 導入前狀況 | 量化數據 |
|---|---|---|
| 模具堵塞故障 | 2～3 次/月，平均停機 2～3 小時 | 月度損失：24,000～36,000 元 |
| 廢品率（尺寸超差） | 5～7%（業界平均 1～2%） | 月度報廢：12,000～18,000 元 |
| 設備故障維修 | 平均 1 次/季，螺桿磨損、模具損傷 | 單次維修：8,000～15,000 元 |
| 能源浪費 | 無壓力反饋，螺桿持續高負荷運轉 | 月度超額電費：2,000～3,000 元 |
| 月度總損失 | 42,000～72,000 元 | |
5.3 導入方案（DSH + ILDS）
配置方案：
- 3 條生產線 × 2 個測量點（螺桿出口 + 模頭入口）= 6 套 DSH 系統
- 每套包含：1 個 DSH 壓力錶 + 1 個 ILDS 隔膜座 + 不鏽鋼管路 + 安裝支架
- 安裝時間：3 天（全廠投入）
- 操作員培訓：半天
5.4 導入 6 個月後的成效
| 指標 | 導入前 | 導入後 | 改善幅度 |
|---|---|---|---|
| 故障停機次數 | 2.5 次/月 | 0.3 次/月 | ↓ 88% |
| 平均停機時間 | 2.5 小時/次 | 15～20 分鐘/次 | ↓ 85% |
| 廢品率 | 6% | 1.2% | ↓ 80% |
| 設備維修成本 | 1 次/季 (8,000～15,000 元) | 0.2 次/月 (1,500～3,000 元/次) | ↓ 75% |
| 月度電費節省 | 基準 | -2,500 元 | ↓ 8% |
| 月度營收提升 | 100,000 元 | 108,000 元 | ↑ 8% (產能提升) |
5.5 投資回報率 (ROI) 計算
完整財務分析
初期投資：
- 6 套 DSH 系統 + ILDS + 管路：約 NT$120,000～150,000（報價制）
- 安裝與調試費用：約 NT$10,000
- 合計首期投資：NT$130,000～160,000
年度收益：
- 故障停機減少：NT$432,000 (原 600,000 元 → 168,000 元)
- 廢品率降低：NT$144,000 (原 180,000 元 → 36,000 元)
- 設備維修減少：NT$90,000
- 電費節省：NT$30,000
- 產能提升帶來營收增加：NT$96,000 (8% × 年營收)
- 年度總收益：NT$792,000
投資回本期：NT$150,000 ÷ (NT$792,000 ÷ 12) = 2.3 個月
年度 ROI：(NT$792,000 - NT$150,000) ÷ NT$150,000 = 428%
5 年累積效益
5.6 案例啟示
關鍵發現：
- 投資回本速度遠超預期（通常企業預期 12 個月）
- 最大收益來源：故障停機減少（佔 55%），而非廢品率降低
- 無預期的隱含效益：操作員信心提升，人為操作失誤大幅下降
- 校正和維護成本遠低於進口品牌，年度節省 10,000～15,000 元
第六章：20 個常見問題解答
❓ Q1：高溫熔體壓力錶和普通高溫壓力錶有什麼區別？
普通高溫壓力錶（如蒸汽表）可以使用冷卻管等輔助設備降溫。但高溫熔體具有極高黏度，易凝固，冷卻管容易堵塞，導致測量失效。DSH 系列直接承受高溫熔體，採用特殊的高溫巴登管設計，能精確測量而不依賴冷卻機制。
❓ Q2：為什麼需要在螺桿出口和模頭各放一個壓力錶？
螺桿出口壓力反映螺桿輸送能力和進料狀況；模頭入口壓力反映模具狀態和最終成型壓力。兩個測量點能幫助操作員快速判斷故障點：如果兩個壓力都高，可能是模頭堵塞；如果只有螺桿出口高，可能是進料問題。
❓ Q3：DSH 系列支援哪些壓力範圍？
標準配置有 0～50 bar、0～100 bar、0～250 bar 三種。選擇時建議以最高工作壓力的 80% 為基準。例如若最高壓力 80 bar，應選 0～100 bar 而非 0～250 bar，以確保讀數精度。
❓ Q4：DSH 能直接接觸多少度的熔體？
DSH 標準型號工作溫度 0～250°C，某些特殊配置可達 300°C。但實務上，建議搭配 ILDS 隔膜座使用，隔膜座隔離熔體，透過矽油傳遞壓力，這樣 DSH 本體溫度會降至 100～150°C，延長壽命 3～5 倍。
❓ Q5：ILDS 隔膜座的作用是什麼？
ILDS 在熔體和壓力錶之間建立屏障，採用陶瓷或 PTFE 隔膜隔離高溫高黏度熔體，內部充填導熱油傳遞壓力。優點是（1）保護儀表、延長壽命；（2）避免熔膠直接接觸儀表、降低污染；（3）便於清潔和維護。
❓ Q6：DSH 的精度等級是多少？是否足以用於質量控制？
DSH 為 B 級精度（±1.6%），符合 ISO 1210 標準。對於塑膠工業質量控制而言，此精度已足夠。高於 0.5% 精度的儀表成本會增加 50% 以上，但在實務生產中難以體現額外價值。
❓ Q7：多久需要校正一次 DSH？
建議 12～24 個月校正一次。昶特 ATLANTIS 提供年度校正服務，費用約 NT$500～1,000/套。與進口品牌相比，DSH 的校正週期更長（進口品通常 12 個月必校），長期成本更低。
❓ Q8：DSH 適用於哪些塑膠材料？
DSH 適用於所有常見塑膠加工：PE、PP、PVC、PS、ABS、PC、POM、PA（尼龍）、PET、PBT、PMMA、HDPE、LDPE 等。只要材料的熔體溫度在 0～250°C 範圍內，DSH 都能精確測量。
❓ Q9：安裝 DSH 需要停機多久？
如果提前準備好管路和支架，單個測量點的安裝時間約 30～60 分鐘。建議在計畫停機時一次安裝多個測量點，整個安裝過程可在 4～8 小時內完成。
❓ Q10：如何清潔 DSH 上的殘留熔膠？
停機後，先讓設備冷卻至 50°C 以下，再用專用清潔劑（如丙酮或特殊溶劑）輕輕擦拭。不要用硬物刮，避免損傷玻璃錶盤。如果使用了 ILDS 隔膜座，清潔會更簡單，因為隔膜已經隔離了主要污染源。
❓ Q11：DSH 能與數據記錄設備連接嗎？
DSH 是指針式儀表，本身不產生電訊號。如果需要數據記錄，可搭配昶特提供的電子壓力開關或外接超聲波測厚儀等第三方設備。未來昶特也計畫推出數位版本 DSH-E。
❓ Q12：為什麼選擇昶特 ATLANTIS 而非進口品牌？
（1）本土製造、技術支援快速；（2）校正週期長、維護成本低 30～40%；（3）31 年製造經驗，對台灣塑膠工業需求熟悉；（4）客製化方案靈活；（5）總持有成本（TCO）更低。實測對比中，3 年內投資回報率高出進口品 3 倍。
❓ Q13：單台設備裝備多個 DSH 會有成本疑慮嗎？
昶特提供組套優惠，多套購置時單套成本可降 15～20%。考慮到故障停機一次損失 24,000 元以上，裝備 2～3 個測量點的投資通常在 2～3 個月內回本。長期而言，多測量點反而能更早發現問題，總成本更低。
❓ Q14：如果工廠遠距分佈，如何監控多條生產線的壓力？
建議搭配昶特的遠程監控解決方案（ATLANTIS IoT Platform，開發中）。目前可先裝備 DSH 實現本地監測，待遠程系統推出後升級。也可考慮搭配第三方 PLC 或工業級數據採集器進行遠程傳輸。
❓ Q15：新設備購置時應該內建 DSH 還是後期加裝？
內建最佳（成本可省 5～10%，安裝整合性好）。但即使是既有設備，後期加裝也很簡單。昶特建議與設備製造商協商，在採購合約中明確列入 DSH 監測點需求。
❓ Q16：DSH 在北台灣和南台灣氣候差異下會有誤差嗎？
DSH 設計溫度範圍包含台灣全年氣候變化。環境溫度差異（0～40°C）對指針式儀表的影響 < 0.5%，在誤差裕度內。但建議不要在 50°C 以上的環境使用（如日曬罐區），可加裝防曬罩。
❓ Q17：DSH 與其他壓力檢測方式（如感測器+顯示器）相比，優勢是什麼？
DSH 優勢：（1）無需電源，故障率低；（2）操作員可直觀讀數，無須學習介面；（3）維護簡單，無電子元件故障風險；（4）初期投資更低。感測器+顯示器適合大型自動化工廠，但對中小型廠而言 DSH 更實用。
❓ Q18：如果錶盤碎裂或指針卡住怎麼辦？
立即停止使用並聯絡昶特。不要嘗試自行修理。昶特提供換新或維修服務，通常 3～5 個工作天可完成。建議購置一台備用儀表（成本約 5,000～10,000 元），以防生產線停機。
❓ Q19：DSH 能用於其他高溫行業（如化工、食品、製藥）嗎？
可以。DSH 特別適合任何需要直接測量高溫高黏度流體壓力的應用：化學合成、高分子聚合、精油提取等。但建議先諮詢昶特技術團隊，確認介質相容性。
❓ Q20：如何判斷是否該升級到智慧化壓力監測系統？
當你有以下需求時，考慮升級：（1）需要 24/7 遠程監控；（2）多線生產需要集中管理；（3）需要壓力歷史數據分析；（4）年度停機成本 > 500,000 元。小型廠最佳策略是先用 DSH 奠定基礎，待業務成長後再升級。
