PT+DS500 衛生型夾式液位壓力傳送器｜4–20 mA・醫藥食品飲料
chailinkuo
PT+DS500 衛生型夾式液位壓力傳送器｜昶特 ATLANTIS
✦ 共 3 張，點縮圖或左右箭頭切換 ✦

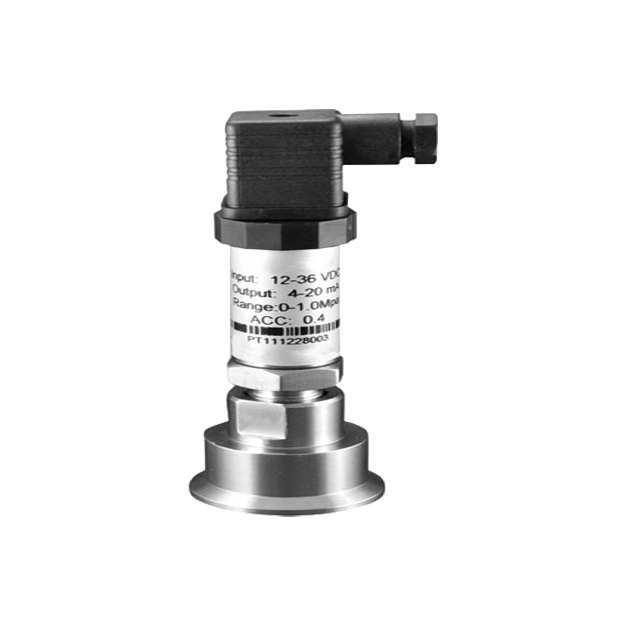

1 / 3｜PT+DS500 夾式傳送器（赫斯曼接頭）
SANITARY ・ TRI-CLAMP PRESSURE TRANSMITTER
衛生級齊平膜夾式傳送器，4～20 mA 輸出
PT+DS500 是專為醫藥、啤酒、乳製品等醫藥食品領域設計的衛生型夾式液位壓力傳送器，採用高精度、高穩定性壓力敏感芯片，遵照醫藥食品行業的衛生級標準。齊平膜結構與多種出線方式能滿足不同安裝需求，特別適用食品製藥、飲料加工與生物製品。
50 kPa～2.5 MPa壓力範圍
4～20 mA輸出訊號
±0.1% F.S.最高精度等級
1.5″／2″／2.5″卡箍式接續
IP 65防護等級
316L膜片材質
PT+DS500 產品簡介
什麼是 PT+DS500？
PT+DS500 把壓力傳送器與衛生級夾式（Tri-Clamp）接頭整合：不鏽鋼隔離大波紋管使測量介質與傳送器相隔離，潔淨衛生；採用 SUS316 材質夾式連接，內部填充衛生級專用油，可快速拆裝清洗，也能用於液位量測。
輸出訊號形式多樣，零點、滿度可調，並具反向極性保護與限流保護、防射頻干擾。昶特提供 OEM 服務，接續規格、出線方式與量程可洽詢客製。
產品特色
- 提供 OEM 服務
- 不鏽鋼隔離大波紋管使測量介質與壓力傳送器相隔離，潔淨衛生
- 反向極性保護及限流保護
- 防射頻干擾，輸出訊號形式多樣，零點、滿度可調
- 體積小、外形美觀、CP 值高
- 精度高、穩定、可靠
- 採用 SUS316 材質夾式連接，內部填充衛生級專用油

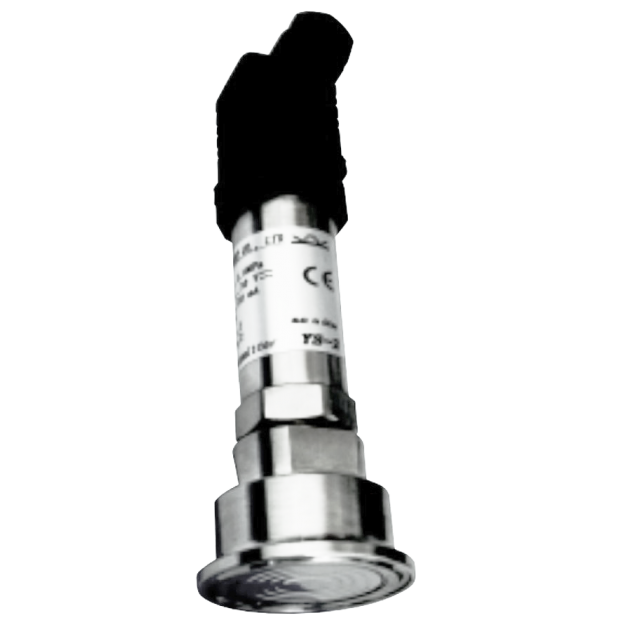

- 齊平膜結構與多種出線方式（赫斯曼接頭、航空插頭）
PT+DS500 完整規格一覽
| 項目 | 規格 | 備註 |
|---|---|---|
| 接續與機械 | ||
| 壓力與介質 | ||
| 溫度與環境 | ||
| 接續部 | 卡箍式 1.5″、2″、2.5″ | |
| 電器接頭 | 赫斯曼接頭／航空插頭 | 多種出線方式 |
| 外殼 | 不鏽鋼 304 | |
| 膜片材質 | 不鏽鋼 316L | 齊平膜 |
| 壓力範圍 | 0…50 kPa to 2.5 MPa | |
| 適用流體 | 與不鏽鋼 316L 兼容的液體與氣體 | |
| 過壓使用 | 1.5 × F.S. | |
| 工作溫度 | -5 to 50°C | |
| 儲存溫度 | -5 to 55°C | |
| 環境濕度 | 0% ～ 95% | |
| 防護等級 | IP 65 | |
※ 規格資料取自舊官網，若有更改請以最新資料為準；實際外型與接續規格請與業務確認。
PT+DS500 電氣規格
| 項目 | 規格 | 備註 |
|---|---|---|
| 輸出與電源 | ||
| 精度與穩定性 | ||
| 輸出訊號 | 4 ～ 20 mA | |
| 工作電壓 | 14 ～ 36 VDC | 標準 24 VDC ± 5%，紋波小於 1% |
| 負載電阻 | R ＝ (U − 14) ／ 0.02 − RD | U：電源電壓；RD：電纜內阻 |
| 電源影響 | 小於輸出量程的 0.01% ／ V | |
| 精度 | ±0.25% F.S. ／ ±0.5% F.S. | 另有 ±0.1% F.S. 等級 |
| 穩定性 | ±0.25% F.S. ／ 年 | |
PT+DS500 訂購資訊
PT+DS500 可依需求搭配，請於詢價時提供下列資訊：
| 項目 | 選項／說明 |
|---|---|
| 卡箍尺寸 | 1.5″、2″、2.5″ |
| 壓力量程 | 0…50 kPa to 2.5 MPa 範圍內指定 |
| 精度等級 | ±0.25% F.S.、±0.5% F.S.、±0.1% F.S. |
| 電器接頭 | 赫斯曼接頭、航空插頭 |
| 輸出訊號 | 4 ～ 20 mA |
| 介質與溫度 | 與 316L 兼容的液體或氣體；工作溫度 -5 ～ 50°C |
| 數量與交期 | 依需求提供 |
四步驟完成詢價
確認管路卡箍
現場卡箍為 1.5″、2″ 或 2.5″？
決定量程與精度
壓力或液位範圍、需要的精度等級。
選擇出線方式
赫斯曼接頭或航空插頭，並確認電源 14～36 VDC。
送出需求取得報價
提供介質、溫度與數量，由昶特確認並報價。
PT+DS500 應用場所
醫藥製造
藥液、原料與清洗水管線，衛生級夾式接頭易拆洗。
啤酒釀造
發酵槽與管線壓力、液位監測。
乳製品
乳品槽體與殺菌管線的壓力、液位量測。
飲料加工
果汁、含糖液體管線，需頻繁清洗。
食品製藥
符合衛生級標準的壓力與液位訊號輸出。
生物製品
發酵與純化製程，齊平膜清洗無死角。
PT+DS500 與隔膜座比較
| 需求 | 建議 | 詳細頁 |
|---|---|---|
| 需要 4～20 mA 訊號輸出，接入 PLC／控制系統 | PT+DS500 夾式傳送器 | 本頁 |
| 只需要現場指示，不需電訊號 | DS500 夾式隔膜＋壓力錶 | DS500 規格 |
| 管路為內牙（DIN 11851／SMS 等） | DS400-F 內牙型隔膜 | DS400-F 規格 |
| 需遠離高溫測點 | DS450-E 延伸膜片型 | DS450-E 規格 |
更多選擇請見隔膜壓力錶產品分類。
PT+DS500 常見問題 FAQ
Q：PT+DS500 是什麼？
A：PT+DS500 是昶特專為醫藥、啤酒、乳製品等領域設計的衛生型夾式液位壓力傳送器，採用齊平膜結構與 Tri-Clamp 夾式連接，輸出 4～20 mA。
Q：PT+DS500 的壓力範圍是多少？
A：0…50 kPa 至 2.5 MPa。
Q：精度是多少？
A：精度等級為 ±0.25% F.S.、±0.5% F.S.，另有 ±0.1% F.S. 等級；穩定性 ±0.25% F.S.／年。
Q：輸出訊號與電源？
A：輸出 4～20 mA；工作電壓 14～36 VDC，標準 24 VDC ± 5%，紋波小於 1%。負載電阻 R ＝ (U − 14) ／ 0.02 − RD。
Q：接續與接頭有哪些選擇？
A：卡箍式接續 1.5″、2″、2.5″；電器接頭可選赫斯曼接頭或航空插頭。
Q：膜片與外殼材質？
A：膜片為不鏽鋼 316L，外殼為不鏽鋼 304，適用與不鏽鋼 316L 兼容的液體與氣體。
Q：可以用在多高的溫度？
A：工作溫度 -5 ～ 50°C，儲存溫度 -5 ～ 55°C。介質溫度更高時請洽詢評估。
Q：防護等級是什麼？
A：IP 65。
Q：PT+DS500 與 DS500 隔膜有什麼不同？
A：PT+DS500 是帶電訊號輸出的傳送器；DS500 是搭配壓力錶使用的夾式隔膜。需要接入控制系統選 PT+DS500，只需現場指示選 DS500。
Q：可以 OEM 或客製嗎？
A：可以。昶特提供 OEM 服務，接續規格、出線方式、量程與品牌標示等需求歡迎來電或來信洽詢。
