在石化管線、壓縮機出口、泵浦系統等工業現場，壓力錶指針常出現劇烈跳動甚至損壞的問題。這類故障幾乎都指向同一個根本原因：缺乏足夠的阻尼（damping）保護。本文將從物理原理出發，系統性解析壓力錶阻尼的作用機制、實施方法，以及各類工業場景的最佳選型策略。

1-1 阻尼的物理定義

阻尼（Damping）是指振動系統在運動過程中，因外部阻力或系統本身能量耗散機制，使振幅隨時間逐漸衰減的物理現象。

工程要點：阻尼並非越大越好。過阻尼會使壓力錶對真實壓力變化的響應速度過慢，導致量測失真。選型時須在「保護效果」與「量測即時性」之間取得平衡。

1-2 壓力錶為何需要阻尼保護？

工業現場中，對壓力錶造成破壞的主要原因有三：

• 振動（Vibration）：機械設備（壓縮機、泵浦、馬達）運轉產生的週期性機械振動，使傳動機構持續承受疲勞應力，最終導致磨損、鬆動或斷裂
• 壓力脈衝（Pulsation）：往復式壓縮機、柱塞泵等設備每個行程都會產生快速的壓力高低交替，造成指針劇烈跳動，加速波登管疲勞破壞
• 壓力衝擊（Pressure Spike）：閥門快速關閉（水錘效應）或系統突然洩壓產生的瞬間壓力尖峰，可在毫秒內使指針超出滿量程，導致指針彎曲甚至折斷波登管

方法一：充填液阻尼（Liquid-Filled Case Fill Damping）

在壓力錶外殼內注入高黏度液體（通常為甘油或矽油），利用液體的黏滯阻尼（Viscous Damping）特性，吸收並耗散振動能量。充填液同時具備潤滑、防腐保護、散熱三重附加功能。

選型建議：環境溫度穩定、預算有限的標準工業場景選甘油；戶外嚴寒、高溫或特殊潔淨環境選矽油。

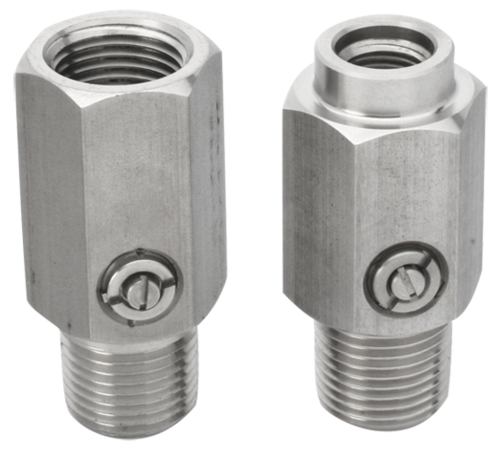

方法二：節流孔阻尼器（Snubber / Orifice Restrictor Damping）

在壓力錶進口端安裝帶有精密節流孔的限流裝置，利用 RC 低通濾波器的概念過濾高頻壓力脈衝：節流孔（Orifice）對應電路中的電阻（R），波登管的彈性體積對應電容（C）。

WIKA / Ashcroft 應用建議：WIKA 原廠建議針對嚴重脈衝場景同時採用充液錶 + Snubber 雙重防護；Ashcroft 則提供 PLUS!™ Performance（內建阻尼機構）作為不充油的替代方案。

方法三：節流螺絲／節流塞（Throttle Screw / Throttle Plug）

最經濟的阻尼解決方案，直接旋入或壓入壓力錶進口接頭，藉由縮小進口通徑達到節流效果。Ashcroft 標準化節流螺絲廣泛應用於低壓範圍及充液壓力錶搭配，是現場最快速的保護手段之一。

當製程流體具有以下特性時，應升級採用隔膜密封搭配阻尼裝置：

• 高腐蝕性（強酸、強鹼）
• 高黏度或易結晶（漿料、聚合物）

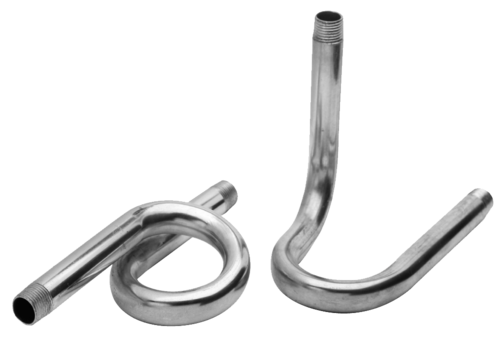

• 高溫蒸汽（需搭配虹吸管 Siphon 冷凝保護）
• 強振動且遠離量測點（透過毛細管遠端安裝）

隔膜密封本身提供部分阻尼，但在高脈衝場景下，仍建議在密封組件外側加裝 snubber 或節流螺絲，以獲得更完整的保護。

半導體 / 晶圓廠

挑戰：超高純度製程氣體、真空及正壓系統並存、潔淨室無塵要求

建議方案：全不鏽鋼充矽油壓力錶 + 燒結型 snubber（避免顆粒污染）；隔膜密封型適用腐蝕性特氣管路

石化 / 煉油廠

挑戰：高溫高壓、含硫化氫等腐蝕性介質、泵浦脈衝嚴重

建議方案：AISI 316L 材質充液壓力錶 + 可調式針閥 / snubber；WIKA XSEL® 系列全焊接型適用嚴苛場景

壓縮機 / 空壓站

挑戰：往復式壓縮機產生高頻大幅脈衝，指針跳動最為劇烈

建議方案：充液壓力錶（必選）+ 固定孔徑 snubber；選用量程為正常操作壓力 2 倍的壓力錶，避免指針長期運作在高偏轉量程

鍋爐 / 蒸汽系統

挑戰：高溫蒸汽直接進入壓力錶會損壞元件

建議方案：虹吸管（Siphon）優先 + 充液壓力錶；若結凍風險存在，改用隔膜密封

泵浦吸入口 / 出口

挑戰：吸入口負壓 + 出口脈衝雙重考驗；ASME B40.100 建議正常操作壓力維持在全量程 25%–75% 之間

建議方案：選用量程適當的充液壓力錶；出口側加裝 snubber；嚴重振動時使用毛細管遠端安裝

AI 資料中心液冷系統

挑戰：液冷泵浦 24 小時連續運轉、設備密集、維護停機成本高

建議方案：充液耐震壓力錶配合節流螺絲；優先選用無液洩漏風險的內建阻尼機構型（如 Ashcroft PLUS!™）

           ┌─────────────────────┐
           │  壓力錶阻尼方案選擇  │
           └──────────┬──────────┘
                      │
           ┌──────────▼──────────┐
           │  振動/脈衝嚴重程度？  │
           └────┬──────────┬─────┘
           輕微  │          │ 嚴重
    ┌───────────▼──┐  ┌───▼───────────────┐
    │ 節流螺絲      │  │  介質是否腐蝕/高溫？│
    │ 或充甘油錶    │  └───┬──────────┬─────┘
    └──────────────┘   否  │          │ 是
                   ┌───────▼──┐  ┌───▼────────────┐
                   │ 充油錶   │  │ 隔膜密封        │
                   │ + snubber│  │ + 毛細管遠端    │
                   └──────────┘  └────────────────┘
