MDI-SDDB 全不鏽鋼單膜片雙波紋管差壓錶｜最大靜壓 40 bar｜台灣製造｜OEM 客製

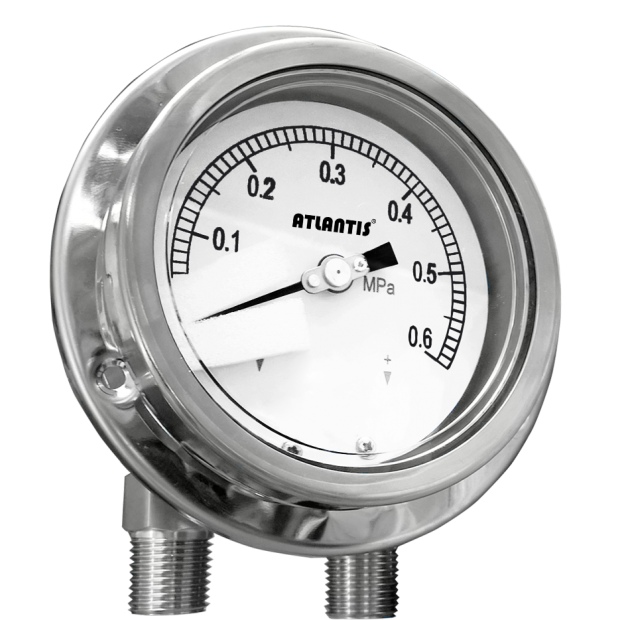

昶特 MDI-SDDB 全不鏽鋼單膜片雙波紋管差壓錶｜差壓錶廠商台灣｜過濾器差壓監控儀器

差壓，才是工業系統真正的健康指標

壓力錶告訴你「現在是幾 bar」。差壓錶告訴你「系統出了什麼問題」。

在工業現場，單一壓力值往往只是背景數字，而兩點之間的壓差，才是設備健康狀態最直接的語言。過濾器前後的壓差，反映濾芯的阻塞程度；換熱器兩側的壓差，揭示管路結垢與熱傳效率的衰退趨勢；泵浦進出口的壓差，是泵效能與葉輪磨損的即時診斷依據；半導體潔淨室正壓與走廊之間的壓差，是防止外部粒子侵入的最後一道防線。

Re-Atlantis MDI-SDDB 全不鏽鋼單膜片雙波紋管差壓錶，以三十年精密量測工藝，為台灣各產業提供最可靠的現場差壓監控解決方案。作為台灣專業的差壓錶廠商，昶特 MDI-SDDB 是工程師一致推薦的全不鏽鋼差壓錶首選。

核心技術：單膜片雙波紋管感測原理

波紋管差壓錶原理

波紋管是一種環狀波紋的空心管，充入壓力時沿管柱方向做縱向延展，帶動齒輪及連桿，引領指針轉動。由於波紋管是整體金屬彈性元件，沒有密封圈老化的問題，長期穩定性遠優於採用橡膠密封的感測結構。

差壓錶工作原理

差壓錶內部包含膜片與波紋管等敏感元件。兩個壓力分別作用於敏感元件的兩側，當兩側壓力不相等時產生位移，此位移與差壓大小成正比。透過精密機械連桿，位移最終被轉化為表盤指針的指示值，無需外部電源，完全依靠物理原理，確保各種工況下的可靠性。

MDI-SDDB 的架構優勢

MDI-SDDB 採用單膜片居中隔離、雙側波紋管各接高低壓端的獨特設計：高壓端流體推動該側波紋管壓縮，低壓端波紋管相對伸展，中間膜片感知兩側力差，透過機芯連桿驅動指針偏轉，顯示精確的差壓讀值。波紋管型差壓錶通常比膜片型具有更強的耐壓能力與更好的過載保護能力，在泵浦進出口差壓監控或換熱器結垢差壓量測中表現優異。

MDI-SDDB 差壓錶最大靜壓達 40 bar，即便系統管路在高靜壓環境下操作，當差壓量測範圍僅需 50 kPa 時，錶體依然能安全承受管路的靜態背景壓力，不因靜壓過載而損壞感測元件——這正是許多工業應用中最容易被忽略的選型關鍵。

全不鏽鋼設計：從外殼到機芯，腐蝕無所遁形

全不鏽鋼差壓錶 — 材質貫徹始終

上蓋、外殼（SUS 304）、壓力接續部（SUS 304/316 可選）、單膜片雙波紋管感測元件（SUS 304）、機芯均採不鏽鋼材質。從接液部到外殼，不存在黃銅、鑄鋁或塑料弱點，可直接面對酸性、含氯、含硫化氫、潮濕腐蝕等嚴苛介質。

差壓錶 316 不鏽鋼 — 氯離子環境首選

接續部可選升級 SUS 316，鉬元素含量使其在氯離子環境（海水、鹽酸製程、食品鹽水管路）中的耐蝕性更上一層樓。全不鏽鋼差壓計食品化工用場域，MDI-SDDB 是值得信賴的選擇。

差壓錶最大靜壓 40 bar

差壓範圍 0…50 kPa 至 0…5000 kPa，最大靜壓 40 bar。高靜壓環境下仍能安全量測微小差壓，不因背景壓力過載損壞。波紋管型設計提供卓越的過載保護能力。

差壓錶專用面板 — 清晰判讀

白色面板、全黑刻劃，專為差壓錶設計的面板佈局，現場目視判讀一目了然。面徑提供 4 吋與 6 吋選項，適應不同安裝距離的可讀性需求。

完整規格一覽

面徑4"、6"
安裝型式直立式（A）/ 直立式帶邊（B）/ 埋入式（ADC）/ 埋入式帶邊（BDC）
鏡面PC / 一般玻璃
接續部材質SUS 304 / SUS 316
接續螺紋1/2" NPT
接續部間距54mm（可指定，訂購前告知）
差壓範圍0…50 kPa 至 0…5000 kPa
適用流體非結晶凝固、與接續部材質兼容的液體、氣體、蒸汽
環境溫度一般：-20°C～+60°C；充甘油：+10°C～+60°C
流體溫度最高 +60°C
防護等級IP54（選項：IP65）
精度±2.5% F.S.（標準）/ ±1.6% F.S.（選項）
工作壓力穩壓 0.75 × 全刻劃
最大靜壓40 bar
感測元件單膜片雙波紋管，SUS 304
機芯不鏽鋼
面板白色面板，全黑刻劃，差壓錶專用面板
選配充油、接點開關、隔膜、蛇管、抗震款式、IP65
OEM 服務提供

※ 規格若有更改，請以 Re-Atlantis 官方網站為準。差壓錶接續部間距 54mm為標準值，可依需求訂製。差壓錶 1/2 NPT 接續螺紋適用大多數工業閥組。

產業應用深度解析

過濾器差壓監控儀器 差壓錶最廣泛的應用——濾芯狀態監控差壓錶。安裝於過濾器進出口之間，壓差低代表濾材乾淨，壓差漸升代表逼近更換閾值，壓差突降警示濾材可能破損。搭配接點開關選配可自動觸發警報，實現全自動狀態監控。適用：石化、食品、製藥、水處理、液壓、壓縮空氣系統。
換熱器結垢差壓量測 結垢逐漸縮小流道截面、降低熱傳係數，差壓錶安裝於進出口，結垢加重時壓差上升，工程師可預測最佳酸洗時機。MDI-SDDB 全不鏽鋼設計，面對蒸汽、熱水霧氣與腐蝕性清洗液仍維持長期穩定性。
泵浦進出口差壓監控 泵浦進出口壓差等同實際揚程。定期記錄可判斷葉輪磨損、入口管路阻塞（汽蝕前兆）及泵效率衰退趨勢。差壓範圍最高至 5000 kPa（≈ 50 bar），覆蓋大多數工業泵浦正常揚程。
GMP 製藥廠差壓監控 製藥廠雙重需求：製程過濾器濾芯狀態監控（確保 API 無菌過濾完整性）與潔淨室正壓管控。MDI-SDDB 搭配 IP65 防護，符合濕式清潔環境安裝需求。全不鏽鋼材質與差壓錶專用面板方便目視稽核。
半導體潔淨室差壓錶 潔淨廠房與隔離層間應維持約 15 Pa 壓差，防止外部粒子侵入。MDI-SDDB 差壓範圍最低至 0…50 kPa，全不鏽鋼外殼不產生粒子，機械式設計無需電源即可持續指示，是潔淨室分區壓差現場目視監控的可靠選擇。
HVAC 空調風管差壓錶 AHU 濾網堵塞導致送風量不足、冷凍負荷增加。MDI-SDDB 安裝於濾網前後，差壓即時反映濾網狀態，搭配接點開關可自動觸發清洗提示或排程維護工單。
石化管路差壓錶 長輸管線、蒸餾塔進料管路、反應爐循環泵，管路阻塞、閥門異常、管線結晶均反映為壓差變化。接續部提供 SUS 316 選項耐受含氯、含硫、酸性工況，搭配差壓錶蛇管高溫應用可隔離高溫蒸汽。
船舶壓艙水過濾系統 差壓錶安裝於船舶過濾器兩側，達到預設差壓值時啟動自動清洗週期。MDI-SDDB 全不鏽鋼結構與 IP65 防護選項，天然契合海洋鹽霧腐蝕環境。

多元安裝型式與選配功能

直立式（A）/ 直立式帶邊（B）

最標準配置，適合管路直接安裝。帶邊款可固定於支架或面板，現場正面目視判讀。

差壓錶埋入式安裝（ADC / BDC）

可嵌入控制盤或儀表盤面，只露出表盤，適合中控室盤面整合佈局。BDC 加外緣壓框，美觀固定。

差壓錶充油抗震款

甘油充油抑制振動造成的指針抖動，適合泵浦旁、壓縮機周邊等高頻振動環境。抗震款結構強化，適合高振動高衝擊的機械設備周邊。

差壓錶接點開關選配

差壓達到預設值時觸發電氣訊號，用於警報系統或自動連動控制（啟動備用泵、清洗週期）。實現從被動巡檢到主動預警的升級。

差壓錶蛇管高溫應用 / 隔膜選配

蛇管讓高溫蒸汽介質降溫後再進入錶體，保護感測元件。差壓錶隔膜選配隔離黏稠、易結晶或強腐蝕性介質，防止直接接觸波紋管。

精度 ±1.6% F.S. 升級

標準精度 ±2.5% F.S.，可升級至 ±1.6% F.S.，適合需要更精準差壓監控的過濾驗證或計量場合。

Re-Atlantis 的三十年承諾

差壓錶是工業系統的哨兵。它在每一個班次、每一個深夜、每一場暴風雨中，默默守在管路旁，用指針的位置告訴你：系統安全，或是該出動了。

昶特 Re-Atlantis 自 1992 年起，以「重建亞特蘭提斯文明精準秩序」為使命，將壓力量測技術的精髓傾注在每一支台灣製造的儀表中。MDI-SDDB 是這份承諾在差壓領域的具體實現——全不鏽鋼，無妥協，三十年如一。

提供差壓錶 OEM 客製台灣服務：面板刻劃、接續規格、精度等級、選配組合，均可依客戶需求客製，歡迎洽詢昶特技術團隊。

常見問題 FAQ

Q：差壓錶和壓差計差別是什麼？
A：差壓錶和壓差計本質上指的是同一類量測工具——用於量測兩點之間的壓力差值。「差壓錶」多指機械式指針錶，如 MDI-SDDB；「差壓計」有時泛指更廣泛的差壓量測設備，包含數位式差壓傳送器。在工業現場，MDI-SDDB 等機械式差壓錶的優勢在於無需電源、抗電磁干擾、現場目視判讀即時。
Q：差壓錶最大靜壓 40 bar 代表什麼意義？
A：差壓錶最大靜壓指的是差壓錶高壓端與低壓端同時承受的背景壓力上限。MDI-SDDB 最大靜壓 40 bar，代表即便管路系統內部壓力高達 40 bar，只要差壓量測範圍在規格之內（如 0…50 kPa），錶體仍可安全操作，不會因高靜壓而損壞感測元件。
Q：過濾器差壓監控為什麼需要差壓錶？
A：過濾器差壓監控儀器能即時反映濾芯阻塞狀態。壓差升高代表濾材飽和，壓差突降可能是濾材破損。相較定期更換策略，依狀態更換可節省耗材成本、避免非預期停機，並確保下游設備不受污染。MDI-SDDB 搭配接點開關選配可自動觸發警報。
Q：MDI-SDDB 接續部間距可以客製嗎？
A：可以。差壓錶接續部間距標準為 54mm（自牙口中心計算），訂購前可指定特殊間距，配合不同廠商的閥組或管件預留孔位。差壓錶 1/2 NPT 為標準接續螺紋。
Q：昶特是台灣的差壓錶廠商嗎？
A：是。昶特（Re-Atlantis）自 1992 年深耕精密量測儀器，是台灣專業的差壓錶廠商，MDI-SDDB 全系列均台灣製造，提供完整的 OEM 客製服務、技術支援與售後服務。
Q：差壓錶充油抗震款適用哪些場景？
A：差壓錶充油抗震款適用於泵浦旁、壓縮機周邊、發電機組附近等高頻振動環境。甘油充填抑制指針抖動，確保穩定判讀。環境溫度範圍為 +10°C～+60°C。
Q：全不鏽鋼差壓錶適合食品化工嗎？
A：適合。MDI-SDDB 的全不鏽鋼差壓計食品化工用場域，接續部可選 SUS 316 提供優異的耐蝕性，適合含鹽水、酸性清洗液等食品與化工製程環境。
Q：是否提供差壓錶 OEM 客製服務？
A：是。昶特提供完整的差壓錶 OEM 客製台灣服務，包含面板刻劃、接續規格、精度等級、選配組合及品牌客製。
