壓力錶規格怎麼看？
📘 Re-Atlantis 壓力錶規格選型教學
壓力錶規格怎麼看？
從量程、精度到接頭螺紋的完整選型指南
給工廠採購、機電工程師、維護工程師與設備安裝人員的實務版選型文章。
一次搞懂壓力單位、量程選擇、精度等級、接頭規格、外殼材質、充油耐震與特殊用途壓力錶。
看壓力錶規格，不是看數字而已，而是在做工程判斷。 「1/4 PT、0~10 kgf/cm²、精度 1.6 級、100mm、背接式」這種短短一行，其實已經決定了壓力錶是否裝得上、看得清、耐得住介質、會不會漏，以及半年後會不會失準。
前言：一張壓力錶規格表，你真的看懂了嗎？
「1/4" PT，0~10 kgf/cm²，精度 1.6 級，100mm，背接式。」這短短一行規格，濃縮了壓力錶選型最核心的五個決策。對工廠老師傅來說，這些資訊幾乎一眼就能判斷；但對剛接手設備採購或儀表維護的工程師來說，光是搞清楚 PT、NPT、BSP 的差異，就可能已經耗掉半天。
這篇文章的目標很直接：讓你在讀完後，能夠獨立解讀任何一張壓力錶規格表，並且知道每一項規格背後的工程意義。從而做出正確的選型決策，而不是只憑「跟上次一樣」或「先選個差不多」來採購。
先看重點：壓力錶規格怎麼讀，最重要的五個判斷順序
| 判斷順序 | 你要先確認什麼 | 會影響哪些規格 |
|---|---|---|
| 1. 介質 | 水、空氣、油、蒸汽、酸鹼、氨、冷媒？ | 接液材質、是否用隔膜密封、是否可充油 |
| 2. 工作壓力 | 正常壓力、最高壓力、是否脈動？ | 量程選擇 |
| 3. 安裝條件 | 下接還是背接？現場距離多遠？ | 錶盤尺寸、安裝型式 |
| 4. 連接規格 | PT、NPT、PF、BSP？1/4 還是 1/2？ | 接頭螺紋、轉接頭需求 |
| 5. 精度與功能 | 只要目視？還是製程控制、電接點、峰值保持？ | 精度等級、耐震、特殊用途型號 |
高轉化實務建議：如果你是在做採購詢價，至少要先把這 5 件事整理清楚，再詢價才不會拿到一堆不能直接比價、也不能直接安裝的規格書。
第一章｜壓力錶的工作原理：為什麼指針會動？
1.1 波登管（Bourdon Tube）原理
絕大多數工業指針式壓力錶使用的感壓元件是 波登管（Bourdon Tube）。這是一根截面為橢圓形的彎曲金屬管，常見為 C 字形或螺旋形。當介質壓力進入波登管後，橢圓截面會趨近圓形，管身因而伸展變形，管子自由端產生位移，透過連桿與齒輪機構放大，最終帶動指針旋轉，顯示壓力值。
介質壓力進入波登管
↓
波登管橢圓截面趨圓，管身伸展
↓
自由端位移（毫米級）
↓
連桿 + 扇形齒輪放大
↓
指針旋轉，顯示壓力值
理解這個原理很重要，因為它直接解釋了為什麼波登管材質影響耐蝕性、量程越大對材料強度要求越高，以及為什麼超壓會導致壓力錶永久變形。
1.2 微壓錶的感壓元件：隔膜式與波紋管式
當量程低於 60 kPa（約 0.6 kgf/cm²）時，波登管的剛性通常太大，對微小壓力變化不夠敏感，因此會改用 隔膜式 或 波紋管式 感壓元件。這也是為什麼微壓錶、差壓錶與一般工業壓力錶在內部結構與規格判讀上有明顯差異。
🔧 基本壓力錶與特殊用途壓力錶圖組
第二章｜壓力單位：先搞清楚你在測什麼
| 單位 | 符號 | 對應 Pa | 常見使用場合 |
|---|---|---|---|
| 公斤力 / 平方公分 | kgf/cm² | 98,066 Pa | 台灣傳統工業最普遍 |
| 千帕 | kPa | 1,000 Pa | 國際單位，精密儀器 |
| 兆帕 | MPa | 1,000,000 Pa | 液壓、高壓系統 |
| 巴 | bar | 100,000 Pa | 歐洲進口設備 |
| 磅力 / 平方英吋 | psi | 6,895 Pa | 美系設備 |
| 毫米汞柱 | mmHg | 133.3 Pa | 真空與醫療系統 |
| 毫米水柱 | mmH₂O | 9.81 Pa | HVAC 微壓 |
表壓 Gauge Pressure
以大氣壓為基準零點。一般工業壓力錶預設測量的就是表壓，也是工廠最常使用的壓力種類。
絕對壓 Absolute Pressure
以真空為零點。絕對壓 = 表壓 + 大氣壓，用於熱力學與某些精密製程。
差壓 Differential Pressure
測量兩點之間壓差，不以大氣為基準。常用於過濾器壓降、流量、液位與潔淨室監控。
真空壓 Vacuum
當壓力低於大氣壓時顯示負值。常見於真空系統或複合壓力錶。
第三章｜量程選擇：最容易犯的錯誤在這裡
3.1 量程選擇的黃金法則
選壓力錶最常見的錯誤，就是選了「剛好夠用」的量程。正確做法是讓壓力錶在最佳工作區間內使用，才能兼顧精度與壽命。
- 穩定壓力場合：正常工作壓力應落在量程的 1/3～2/3。
- 波動壓力場合：正常工作壓力不超過量程的 1/2。
- 最大工作壓力：不宜超過量程的 3/4（穩定）或 2/3（脈動）。
| 應用場景 | 工作壓力 | 建議量程 | 說明 |
|---|---|---|---|
| 自來水管路 | 2～4 kgf/cm² | 0～6 kgf/cm² | 工作壓力落在 1/3～2/3 |
| 工廠空壓機 | 5～7 bar | 0～10 bar | 波動壓力，不超過 2/3 |
| 鍋爐蒸汽 | 8～10 kgf/cm² | 0～16 kgf/cm² | 預留安全裕度 |
| 液壓設備 | 100～140 bar | 0～250 bar | 高壓系統避免過壓 |
| 潔淨室微差壓 | 10～50 Pa | 0～100 Pa | 應用微壓隔膜式 |
❌ 常見錯誤
- 量程選太小，系統一波動就超壓
- 量程選太大，正常工作只落在刻度底部，讀值不清也不準
- 泵浦出口沒選耐震型，指針抖動又容易疲勞失準
✅ 正確做法
- 先確認「正常工作壓力」與「最高可能壓力」
- 依壓力穩定性決定量程安全係數
- 高振動或脈動場合改選充油型或耐震型
📏 量程、微壓與高精度壓力錶圖組
第四章｜精度等級：你的應用需要多精準？
| 精度等級 | 最大誤差（% F.S.） | 定位 | 常見應用 |
|---|---|---|---|
| 0.1 級 | ±0.1% | 精密標準器 | 壓力校驗、實驗室標準錶 |
| 0.25 級 | ±0.25% | 精密型 | GMP 驗證、精密製程 |
| 0.5 級 | ±0.5% | 精密型 | 品保、計量室 |
| 1.0 級 | ±1.0% | 標準型 | 製程控制 |
| 1.6 級 | ±1.6% | 標準工業型 | 最常見工廠用途 |
| 2.5 級 | ±2.5% | 一般型 | 現場目視確認 |
| 4.0 級 | ±4.0% | 粗精度 | 概略顯示 |
一般工廠用途
1.6 級就足夠，是性價比最高的選擇，也是最常見的標準工業級精度。
製程控制與保護
建議選 1.0～1.6 級，確保接近警報值時仍有足夠判斷準度。
GMP / 品保驗證
依稽核要求，通常需 0.5～1.0 級，並搭配可追溯校正報告。
校驗標準器
應使用 0.1～0.25 級 的高精度數位壓力錶或壓力校驗儀。
第五章｜錶盤尺寸與安裝型式：看得見才能用
5.1 錶盤直徑
| 錶盤直徑 | 適用距離 | 常見場合 |
|---|---|---|
| 40mm（1.5"） | < 0.5m | 小型設備 |
| 50mm（2"） | < 1m | 空間受限設備 |
| 63mm（2.5"） | < 1.5m | 標準小型設備 |
| 100mm（4"） | < 3m | 工廠標準配置 |
| 150mm（6"） | < 5m | 總管路、遠距離觀察 |
5.2 下接式 vs 背接式
下接式（Bottom Mount） 是接頭從錶盤底部伸出，適合安裝在管路上方直立閱讀；背接式（Back Mount） 則是接頭從錶殼背面伸出，常用於面板安裝。選錯安裝型式，常常不是不能用，而是會變得很難看、很難讀，甚至必須重做配管。
🧭 錶徑、外殼與安裝可視性圖組
第六章｜接頭螺紋規格：PT、NPT、BSP 傻傻分不清楚
❌ 最常見的錯誤
- 把 PT 當成 NPT 直接鎖
- 只看 1/4、1/2，沒確認牙型角
- PF 直牙拿去當錐牙密封
- 用生料帶硬解決牙型不相容問題
✅ 正確判斷方式
- 先問設備或圖面是 PT、NPT 還是 PF
- 確認公牙 / 母牙與尺寸
- 必要時使用正規轉接頭
- 不要把「鎖得進去」當成「可以密封」
| 螺紋規格 | 牙型角 | 型式 | 說明 |
|---|---|---|---|
| PT / BSPT / R | 55° | 錐牙 | 台灣與日系設備最常見，靠螺紋干涉密封 |
| NPT | 60° | 錐牙 | 美系設備常見，與 PT 不可直接互換 |
| PF / BSP / G | 55° | 平行牙 | 靠端面墊片或 O-ring 密封，不靠螺紋咬合 |
| M 螺紋 | 60° | 公制 | 歐系精密設備偶見 |
| 螺紋標示 | 實際外徑（約） | 常見用途 |
|---|---|---|
| 1/8" | ≈ 9.73mm | 小型儀器、氣動設備 |
| 1/4" | ≈ 13.16mm | 壓力錶最常見規格 |
| 3/8" | ≈ 16.66mm | 中型設備 |
| 1/2" | ≈ 20.96mm | 較大流量管路 |
| 3/4" | ≈ 26.44mm | 主管路 |
| 1" | ≈ 33.23mm | 大型系統 |
實務上最常見的錯誤是「1/4 PT 和 1/4 NPT 都是 1/4，應該差不多吧？」答案是不行。牙型角不同，短時間內看似鎖得上，但長期一定容易滲漏。
第七章｜外殼材質與接液材質：環境決定選擇
7.1 外殼材質
| 外殼材質 | 特點 | 適用場合 |
|---|---|---|
| 黑色塗漆鋼板 | 成本低，不耐腐蝕 | 室內乾燥環境 |
| 鋁合金 | 輕量，有一定防蝕力 | 一般工廠半戶外環境 |
| ABS 工程塑料 | 耐化學品、輕量 | 經濟型、化學飛濺區 |
| 304 不鏽鋼 | 外觀佳、耐腐蝕 | 食品廠、一般化工廠 |
| 316 / 316L 不鏽鋼 | 更佳耐氯離子腐蝕 | 海邊廠房、石化與化工環境 |
7.2 接液材質
| 接液材質 | 適用介質 | 不適用介質 |
|---|---|---|
| 銅合金（黃銅） | 水、空氣、油、弱酸 | 氨氣、強酸、強鹼、氨水 |
| SS304 | 水、弱酸鹼、食品介質 | 鹽酸、高濃度硫酸、含氯介質 |
| SS316 / 316L | 較強腐蝕性介質、氯化物 | 高濃度鹽酸、氫氟酸 |
| Hastelloy C | 強酸強鹼 | 極少數特殊場合 |
7.3 充油型 vs 乾式壓力錶
充油型壓力錶利用甘油或矽油的阻尼效果抑制指針震動，適合泵浦出口、壓縮機旁與高脈動壓力環境。乾式壓力錶則反應較快，且沒有漏油問題，適合氧氣管路、潔淨需求或不適合使用填充液的應用。
🛡️ 材質、耐震與安全型壓力錶圖組
第八章｜特殊用途壓力錶：這些場合需要專用型號
蒸汽壓力錶
高溫蒸汽不可直接接一般壓力錶，需搭配虹吸管，利用冷凝水形成隔熱保護層，避免高溫直接傷害波登管。
高純度壓力錶
半導體、醫療、生技場合需要低粗糙度、低殘留與高氣密，規格要求遠高於一般工業壓力錶。
帶電接點壓力錶
需要高低限警報或 PLC / BMS 連鎖控制時，應選帶電接點機構的壓力錶，而不是一般指針錶。
峰值保持壓力錶
適合做系統超壓測試、水錘調查或觀察壓力峰值記錄，不適合當一般日常精密控制顯示。
冷媒壓力錶
空調與製冷系統需要配合冷媒飽和溫度刻度，才能同時判讀冷媒壓力與溫度對應關係。

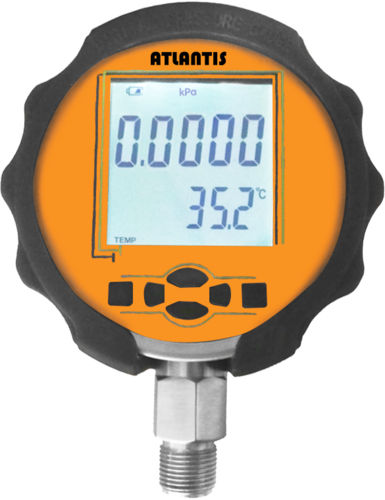

數位壓力錶
若需要高精度、資料記錄、藍牙通訊或現場校驗，數位壓力錶通常比指針錶更適合。
⚙️ 特殊用途與數位壓力錶圖組
第九章｜防護等級（IP Code）：戶外和潮濕環境的關鍵規格
| IP 等級 | 防固體 | 防液體 | 適用場合 |
|---|---|---|---|
| IP40 | 防 >1mm 固體 | 無特別防水 | 室內乾燥 |
| IP54 | 防塵（不完全） | 防各方向噴水 | 戶外一般環境 |
| IP65 | 完全防塵 | 防低壓噴水 | 工廠沖洗、戶外安裝 |
| IP67 | 完全防塵 | 防短暫浸水 | 偶爾進水環境 |
| IP68 | 完全防塵 | 防長期浸水 | 高濕與特殊環境 |
第十章｜昶特 ATLANTIS 指針壓力錶產品線快速選型表
| 型號 | 外殼 | 接液 | 特色 | 適用場合 |
|---|---|---|---|---|
| MF-SUS | 全 SUS | SUS | 多牙口規格，通用全不鏽鋼 | 化工、石化、食品、生技 |
| SUS | 全 SUS | SUS | 標準全不鏽鋼壓力錶 | 一般工業耐蝕場合 |
| SC | SUS 外殼 | 銅合金 | 外殼耐腐蝕，接液標準型 | 水處理、機械工程 |
| SFPG-121 | 安全型 | 依規格 | 盤面安全結構 | 安全要求較高場合 |
| LS-SUS | 大型 SUS | SUS | 大錶面易讀 | 遠距離觀察 |
| ABS | ABS | 標準型 | 低成本輕量化 | 一般設備 |
| MSPS / ECM | 依型號 | 全 SUS / 標準型 | 帶電接點 | 警報與連鎖控制 |
| DPG 系列 | 數位型 | 依型號 | 高精度、可擴展通訊 | 校驗、數據化管理 |
第十一章｜選型總結：七步驟快速確定壓力錶規格
步驟一：確認介質
先判斷是水、空氣、油、蒸汽、酸鹼、氨或冷媒，這會決定接液材質與是否需要隔膜密封。
步驟二：確認工作壓力
整理正常工作壓力、最高壓力與是否脈動，再選擇對應量程。
步驟三：確認精度需求
一般目視監控選 1.6 級；製程控制選 1.0 級；校驗選 0.1～0.25 級。
步驟四：確認安裝環境
室內、戶外、潮濕、振動還是高溫？會影響外殼材質、IP 防護與是否充油。
步驟五：確認接頭規格
確認管路現有螺紋是 PT、NPT 還是 PF，並檢查尺寸是否為 1/4、3/8 或 1/2。
步驟六：確認安裝型式
管路旁直立看選下接式；嵌入面板選背接式。
步驟七：確認特殊功能
是否需要電接點、峰值保持、蒸汽專用、高純度、冷媒刻度或數位輸出？
常見問題 FAQ
壓力錶量程是不是選越大越安全？
不是。量程太大雖然比較不容易超壓，但正常工作點會落在刻度底部，讀值不清且精度利用率差。正確做法是依工作壓力選 1.5～2 倍量程。
PT 和 NPT 可以直接互鎖嗎？
不建議。兩者牙型角不同，即使部分尺寸短時間能鎖進去，也容易因密封面不正確而產生慢性滲漏。
一般工廠選 1.6 級夠不夠？
大多數現場目視監控與一般製程用途，1.6 級已足夠。若涉及品保、GMP 或校驗用途，則需更高精度。
泵浦出口壓力錶為什麼容易抖動？
因為壓力脈動與機械振動較強，建議選充油耐震型、耐震機構型，或加壓力緩衝器改善。
戶外環境至少要選到什麼 IP 等級？
一般建議至少 IP65。若環境常沖洗或可能短暫積水，應考慮更高等級並搭配不鏽鋼外殼。
蒸汽壓力錶能直接裝嗎？
不建議。蒸汽溫度過高，應搭配虹吸管或冷卻配件，避免波登管過熱失效。
結語：規格背後是工程判斷，不是湊數字
壓力錶規格表上的每一個數值，都對應著一個具體的工程決策。量程對應安全餘裕，精度對應控制品質，螺紋對應相容性，材質對應使用壽命。
把這些面向都考慮清楚，你選的壓力錶才能在正確的位置、以正確的精度、長期穩定地服務你的製程，而不是三個月後開始偏差、半年後就要更換。
